Ouyue Electric ha lanzado una carcasa de caja de distribución de metal separada de doble capa: con zonas de corriente fuerte y débil separadas y pernos preinstalados, acorta el tiempo de montaje de juegos completos.

I. Filmación real de producción en masa: los gabinetes estandarizados se alinean y salen de la línea de producción, presentando la capacidad de entrega por lotes de manera intuitiva

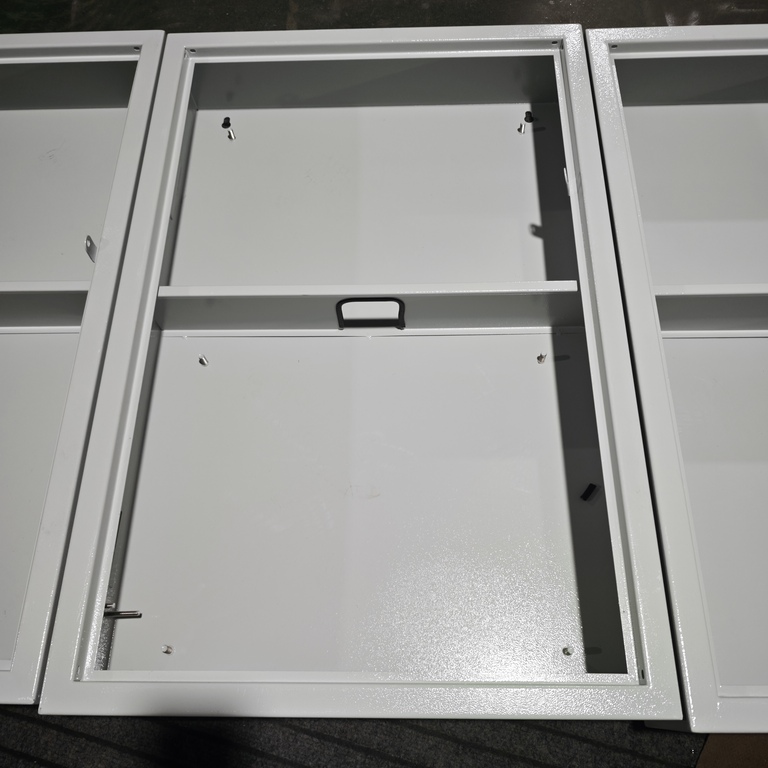

La primera foto real capturó la escena de una fila de carcasas de cajas de distribución metálicas separadas de doble capa colocadas una al lado de la otra en el área de montaje del taller. El cuerpo del gabinete aún no ha instalado el panel de la puerta, pero los detalles del proceso de chapa del cuerpo de la caja están completamente expuestos: los bordes y las esquinas del marco son regulares, las líneas de los bordes doblados son limpias y las soldaduras son suaves y sin rebabas.

El cuerpo principal del gabinete está hecho de placa de acero laminado en frío de alta calidad, que se forma mediante corte por láser y doblado CNC en una sola pieza. El marco de la caja está engrosado y reforzado, con una fuerte capacidad de carga y resistencia al impacto. La superficie ha sido sometida a fosfatado para eliminar el óxido y a un tratamiento de recubrimiento en polvo epoxi electrostático a alta temperatura. El revestimiento es de color blanco marfil mate, con una superficie de pintura uniforme y lisa.

 Presenta prevención de oxidación, resistencia a la corrosión, resistencia a los rayones y no es propenso a amarillear, lo que lo hace adecuado para uso a largo plazo en ambientes interiores secos. La apariencia del recubrimiento en polvo blanco es simple y moderna, y está altamente coordinada con el ambiente de decoración interior de fábricas, salas de distribución de edificios, laboratorios, etc.

Enlace de proceso	Método de procesamiento	Función
Materia prima	Placa de acero laminada en frío de alta calidad, formada mediante doblado CNC en una sola pieza.	Alta resistencia, no propensa a deformarse y el marco está engrosado y reforzado.
Soldadura	Soldadura por puntos de precisión, con la costura de soldadura lisa	La base de sellado es buena, sin rebabas ni bordes afilados.
Pretratamiento	Fosfatado para eliminar óxido.	Mejore la adhesión de los recubrimientos en polvo y proporcione una capa base a prueba de óxido.
Revestimiento	Revestimiento en polvo epoxi electrostático de alta temperatura, blanco marfil mate	Antióxido, anticorrosión, resistente a los arañazos y no propenso a amarillear

II. Explicación detallada de la estructura interna: Tabique divisorio integrado + montantes preinstalados, simplificando el montaje del conjunto completo desde el nivel de chapa.

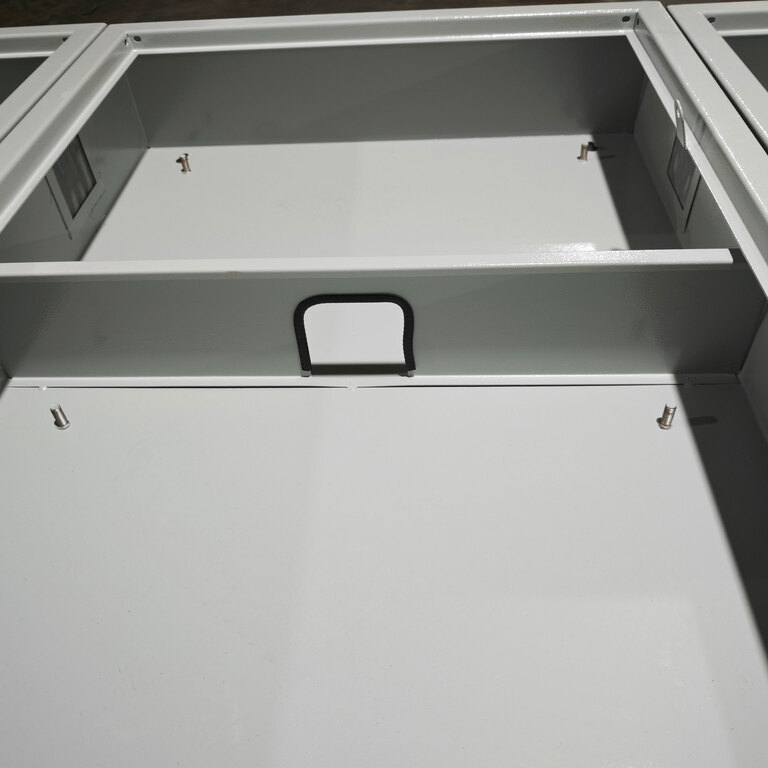

La segunda foto real abre la estructura interna del gabinete, presentando claramente el diseño central de este producto: la partición de doble capa y el sistema de montantes preinstalado.

Tablero divisorio de metal integrado: la electricidad fuerte y débil se separan y el cableado está limpio

Una placa divisoria metálica integrada se instala horizontalmente dentro de la caja, dividiendo la cavidad interior en dos compartimentos de instalación independientes en la parte superior e inferior. La partición está soldada y fijada al marco de la caja, presentando alta resistencia, resistencia a la flexión y la capacidad de soportar componentes eléctricos más pesados. El valor central de esta estructura radica en lograr la separación de la electricidad fuerte y débil o la disposición jerárquica de los componentes:

Compartimento superior:Se puede utilizar para instalar componentes de control y señalización como instrumentos, luces indicadoras, módulos PLC, bloques de terminales, etc.

Compartimento inferior:Se utiliza para organizar los componentes de alimentación del circuito principal, como disyuntores, contactores, relés térmicos y barras colectoras de cobre.

Los compartimentos superior e inferior están físicamente aislados para evitar que la interferencia electromagnética generada por la gran corriente en el circuito principal afecte la precisión de la señal del circuito de control. Al mismo tiempo, la interferencia cruzada de las líneas se reduce significativamente y las líneas de distinción son claras de un vistazo durante el mantenimiento.

Paso de cables: los compartimentos superior e inferior están interconectados y no se utiliza ningún bobinado lateral

En el centro de la partición se abre un largo paso de alambre en forma de tira. Los cables entre los compartimentos superior e inferior se pueden conectar directamente a través de este pasaje sin tener que rodear el costado de la caja para realizar el cableado. Este diseño detallado hace que el recorrido del cableado sea el más corto y regular. Las bandejas portacables se pueden alinear directamente con los cruces de cables para su tendido, mejorando simultáneamente la eficiencia del montaje y el atractivo estético.

Pernos fijos de acero inoxidable preinstalados en las cuatro esquinas: eliminando la necesidad de taladrar y roscar en el sitio

Los pernos fijos de acero inoxidable están presoldados en las cuatro esquinas de las secciones superior e inferior del gabinete, una característica de diseño clave que reduce significativamente el tiempo total de ensamblaje. En las instalaciones de gabinetes tradicionales, el montaje de componentes eléctricos requiere medición, posicionamiento, perforación y roscado en el sitio, procesos que no solo consumen mucho tiempo sino que también conllevan el riesgo de que los orificios desalineados provoquen instalaciones inseguras. Con los montantes preinstalados, este proceso avanza a la etapa de fabricación de chapa. Al recibir el gabinete, los ensambladores pueden asegurar directamente los instrumentos, rieles de disyuntores, placas posteriores de montaje, bloques de terminales y otros componentes utilizando pernos en los pernos preperforados, eliminando la necesidad de mecanizado en el sitio.

Tomando como ejemplo una caja de distribución con 10 circuitos, el diseño de perno preinstalado puede ahorrar aproximadamente de 30 a 40 minutos de tiempo de montaje. En los pedidos de ingeniería a gran escala, los ahorros acumulados en costos de mano de obra y tiempo son sustanciales.

III. Cuerpo de puerta e instalación: juego completo, adecuado para distintos escenarios de aplicación

El lado izquierdo de la caja está reservado para la instalación de bisagras de puerta y se combina con una puerta de caja blanca de la misma especificación. En la imagen se puede ver que los paneles de puerta del mismo lote están colocados a un lado, a la espera de su montaje. El cuerpo de la puerta puede equiparse con cerraduras y ventanas de observación según los requisitos del cliente. Después del cierre, puede lograr una protección a prueba de polvo y evitar que los no profesionales cometan errores.

El método de instalación adopta el tipo de montaje en pared expuesto. La parte posterior de la caja está reservada con orificios para colgar, que se pueden fijar directamente en la pared sin soportes adicionales. Para escenarios que requieren instalación en el suelo, también se puede equipar opcionalmente un soporte de base.

IV. Escenarios de aplicación típicos

La estructura de chapa estandarizada de la carcasa de la caja de distribución de metal separada de doble capa y el sistema de pernos flexibles preinstalados la hacen adecuada para una variedad de escenarios de control y distribución de energía en interiores.

Distribución de energía en edificios: Cajas de distribución de suelo, cajas de control de iluminación, interruptores principales e interruptores derivados están dispuestos respectivamente en los compartimentos superior e inferior.

Controles industriales:Gabinete de control PLC, caja de control eléctrico para combinación de equipos. Los controladores y terminales están instalados en el compartimento superior y los componentes del variador están dispuestos en el compartimento inferior.

Laboratorio y taller limpio:La apariencia del recubrimiento en polvo blanco está en armonía con el ambiente interior y cumple con los requisitos estéticos y a prueba de polvo de los escenarios limpios.

Adquisición de ingeniería por lotes:La estructura estandarizada respalda la producción a gran escala y la entrega rápida, adecuada para la combinación centralizada de proyectos de construcción a gran escala.

V. De chapa a juegos completos: Simplifique su proceso de montaje con carcasas estandarizadas

Ouyue Electric se compromete a brindar a los clientes soluciones de gabinetes eléctricos más eficientes y estandarizados en elnivel de fabricación de chapa. Los gabinetes metálicos de doble compartimento cuentan con particiones integradas, montantes de montaje preinstalados y un marco estandarizado, lo que ofrece a los constructores de paneles y contratistas de ingeniería productos de gabinetes que combinan resistencia estructural con facilidad de ensamblaje.

Una vez confirmados los dibujos del producto, solo se necesitan 7 días para completar el producto terminado.Ya sea que necesite especificaciones estándar o diseños personalizados basados ​​en sus dibujos,envíenos sus requisitos técnicos,Y le proporcionaremos rápidamente sugerencias de soluciones y programación de producción de muestras.
