Caja de distribución de acero inoxidable con capota para lluvia y ventilación a prueba de insectos

Ouyue Electric ha lanzado una nueva caja de distribución de acero inoxidable para exteriores para mercados húmedos y con mucha lluvia y alta presión de insectos. El gabinete tiene una cubierta contra la lluvia en el panel superior, aberturas de ventilación en los paneles laterales izquierdo y derecho con una mosquitera instalada detrás de cada abertura, un soporte de montaje dentro del gabinete para componentes suministrados por el comprador y orificios de entrada de cables en el panel inferior.

Tres problemas se acumulan en los gabinetes eléctricos exteriores en las regiones tropicales y costeras. La lluvia monzónica se filtra a través de las costuras de las puertas, los insectos entran a través de las rejillas de ventilación y anidan en el interior, y los componentes eléctricos siguen generando calor sin camino para escapar.

Un gabinete completamente sellado mantiene la lluvia afuera y atrapa el calor. Un gabinete con ventilaciones abiertas libera calor y deja entrar a los insectos y la lluvia. La nueva caja de distribución exterior de acero inoxidable a prueba de lluvia separa las tres funciones: la cubierta para lluvia y los orificios de entrada de cables inferiores manejan el agua, la mosquitera maneja los insectos y las rejillas de ventilación izquierda y derecha crean un camino convectivo para el calor.

Por qué los mercados húmedos necesitan una caja de distribución de acero inoxidable ventilada

En todo el Sudeste Asiático y el Sur de Asia, la alta humedad dura todo el año, la temporada de monzones es larga y la actividad de insectos cubre la mayor parte de los meses del calendario. Las estaciones base de telecomunicaciones, las plantas solares y las cajas de distribución exteriores se encuentran en posiciones desprotegidas, mientras que las fuentes de alimentación de modo conmutado, los módulos de comunicación y las cargas de inversores en el interior siguen generando calor.

Una caja de distribución de acero inoxidable cumple dos funciones en regiones húmedas: resistencia estructural a la corrosión y gestión térmica del aire dentro del gabinete. La humedad y la niebla salina imponen grandes exigencias a la durabilidad del recubrimiento del acero laminado en frío simple, porque una sola rotura del recubrimiento permite que la corrosión se propague hacia adentro desde el punto de rotura.

El acero inoxidable de grado 304 y 316 coloca la resistencia a la corrosión en el material en lugar de en el revestimiento, lo que reduce la dependencia de la integridad del revestimiento. Los proyectos de almacenamiento de energía solar y montados al aire libre requieren cada vez más acero inoxidable para el cuerpo del gabinete.

Dentro del diseño: qué hacen los cinco componentes

El capó contra la lluvia se extiende más allá del frente y de ambos paneles laterales, alejando la lluvia vertical de la costura de la puerta y las rejillas de ventilación. Las aberturas de ventilación izquierda y derecha forman un camino convectivo con entrada de bajo nivel y escape de alto nivel.

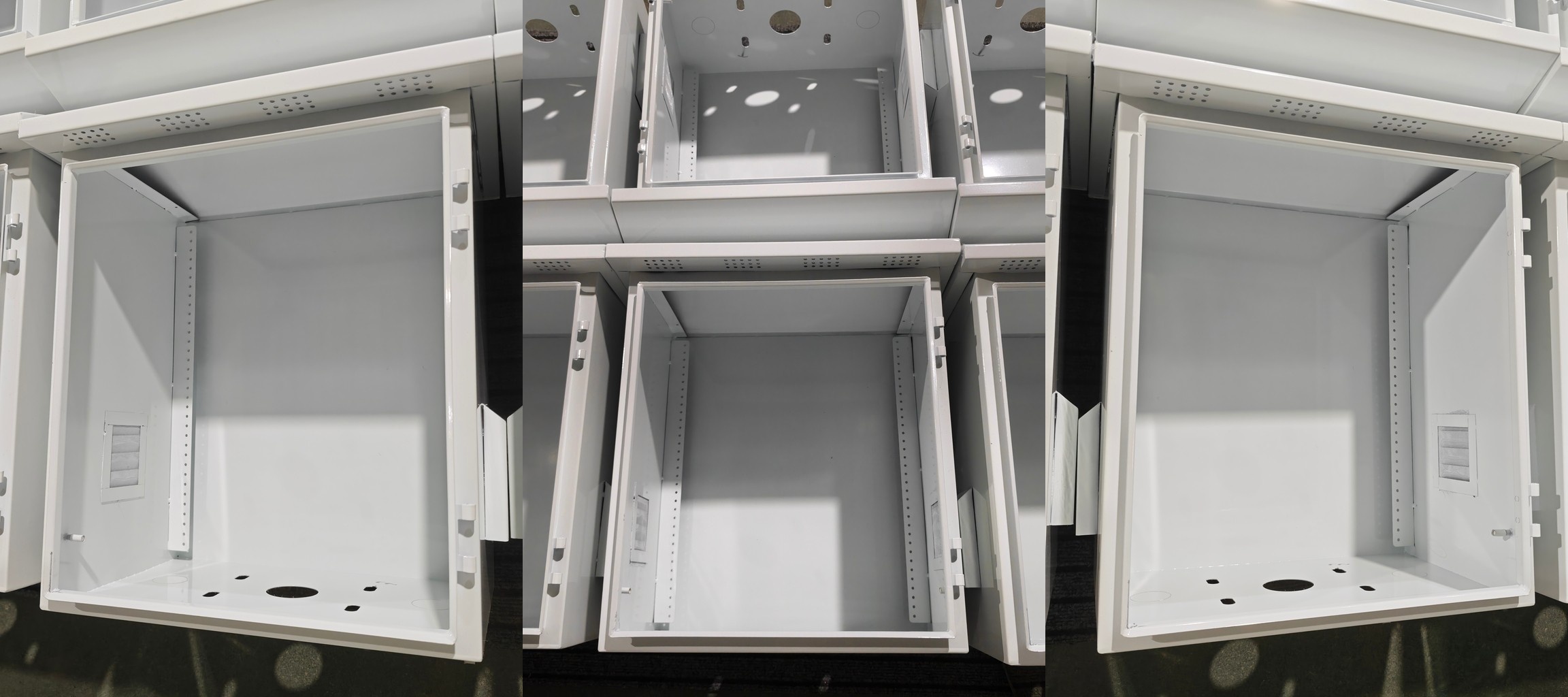

La mosquitera se encuentra detrás de cada abertura de ventilación y tiene un tamaño que permite bloquear los insectos voladores comunes y permitir el paso del aire. El soporte interno asegura disyuntores, controladores o módulos de comunicación suministrados por el comprador. Los orificios de entrada de cables inferiores permiten que los cables entren y salgan desde abajo, lo que evita el canal que atrapa agua creado por la entrada lateral.

Para instalaciones con mucho polvo, Ouyue Electric recomienda agregar un filtro de polvo extraíble fuera de cada abertura de ventilación y establecer un programa de limpieza. La estructura de ventilación prioriza la eliminación del calor y no se adapta a posiciones con lavados frecuentes a alta presión, y la página del producto indica explícitamente los entornos adecuados e inadecuados.

Elección de material: Acero laminado en frío, 304 y 316

El material determina cuánto dura un gabinete de exterior. La siguiente tabla compara tres especificaciones comunes en cuanto a resistencia a la corrosión, entorno adecuado y costo.

La prueba de selección es la exposición a la sal. Los proyectos tierra adentro y las posiciones exteriores protegidas funcionan bien con acero inoxidable 304, mientras que los sitios costeros, las zonas con mucha niebla salina, las plantas químicas y los proyectos de desalinización requieren acero inoxidable 316.

La diferencia de precios entre los dos grados es amplia, por lo que una elección incorrecta del material en una caja de distribución de acero inoxidable genera un costo excesivo o una corrosión temprana. Escribir las condiciones del sitio en la consulta elimina las conjeturas.

Dónde encaja el gabinete

La nueva caja de distribución exterior de acero inoxidable a prueba de lluvia está construida pensando primero en la eliminación del calor, con el mismo peso en la protección contra la lluvia y los insectos. Cuatro aplicaciones se adaptan al diseño.

La distribución de combinadores de almacenamiento de energía solar ocupa el primer lugar entre los cuatro. Las cajas de combinación solar y los equipos de conversión de almacenamiento de energía se montan al aire libre, los dispositivos de energía en el interior funcionan continuamente y la eliminación del calor es más importante que el sellado completo.

En los mercados húmedos, los insectos que ingresan a un gabinete pueden puentear terminales y causar cortocircuitos, lo que hace que la mosquitera sea más valiosa en aplicaciones de combinadores solares. Ouyue Electric puede confirmar el número y la ubicación de los respiraderos según la carga del proyecto.

Lectura del índice de protección

Ouyue Electric suministra la caja de distribución de acero inoxidable a prueba de lluvia para exteriores en cuatro grados de protección: IP54, IP55, IP56 e IP65. El nuevo diseño ventilado utiliza aberturas de ventilación izquierda y derecha con mosquiteras, y la clasificación de envío estándar para el modelo ventilado es IP54 o IP55.

Los proyectos que requieren IP56 o IP65 pueden indicar el entorno de instalación y el método de enfriamiento durante la consulta, y el equipo técnico de Ouyue Electric confirmará una estructura adecuada.

Los compradores pueden leer el código IP según IEC 60529: el primer dígito cubre el polvo y el segundo dígito cubre el agua. La protección real de un gabinete ventilado proviene de las dimensiones de la cubierta contra la lluvia, la geometría de la ventilación, la malla mosquitera y la junta juntas, por lo que la estructura importa más que la etiqueta.

Durante la aceptación del proyecto, compruebe si la mosquitera se puede quitar para limpiarla, si la ranura de la puerta es uniforme y si la junta está completamente espumosa.

Personalización y entrega

Ouyue Electric opera una planta de 2000 metros cuadrados en Liushi, Zhejiang, con dos líneas de ensamblaje, más de 10 años de experiencia en la fabricación de gabinetes metálicos y certificación CE. La nueva caja de distribución de acero inoxidable resistente a la lluvia para exteriores acepta personalización basada en planos.

El largo, ancho, alto y espesor de la lámina se ajustan, mientras que las posiciones de corte, las marcas de serigrafía, las dimensiones de la cubierta contra la lluvia y el número de ventilaciones siguen las especificaciones del proyecto.

La cantidad mínima de pedido es de 10 piezas, lo que se adapta tanto al stock del distribuidor como a pruebas de proyectos pequeños. El material del cuerpo se puede seleccionar entre acero laminado en frío, acero inoxidable 304 y acero inoxidable 316, y el filtro de polvo extraíble se ofrece como opción.

Preguntas frecuentes

¿Entrará lluvia por las aberturas de ventilación de la nueva caja de distribución de acero inoxidable?

La lluvia no entra directamente. La cubierta contra la lluvia aleja la lluvia vertical de la superficie del gabinete y las aberturas de ventilación se encuentran en los paneles laterales izquierdo y derecho, detrás de una mosquitera y un deflector de agua. Para sitios con lluvia torrencial o vientos laterales fuertes, envíe la orientación de montaje a Ouyue Electric durante la confirmación del proyecto.

¿La mosquitera reduce el enfriamiento?

La penalización del flujo de aire depende de la apertura de la malla y del área abierta. Ouyue Electric selecciona un tamaño de malla para bloquear los insectos voladores comunes mientras mantiene un flujo de aire de refrigeración adecuado. En regiones polvorientas, agregue un filtro de polvo extraíble fuera de cada abertura de ventilación y límpielo a intervalos fijos.

¿Qué componentes puede llevar el soporte interno?

El soporte asegura disyuntores, controladores, módulos de comunicación o fuentes de alimentación suministrados por el comprador. Ouyue Electric suministra únicamente el gabinete y el soporte, y los componentes internos siguen siendo competencia del comprador. Los orificios de montaje y las posiciones del riel DIN se pueden reservar según el dibujo.

¿Cuál es la cantidad mínima de pedido?

La cantidad mínima de pedido es de 10 piezas. El largo, el ancho, el alto, el grosor de la lámina, el material, los recortes, la cubierta contra la lluvia y los recuentos de ventilación son personalizables, y el filtro de polvo se envía como opción.

¿Está disponible acero inoxidable 316 para el gabinete?

Sí. Los sitios costeros, las zonas con mucha niebla salina y las plantas químicas son adecuados para el acero inoxidable 316, mientras que los sitios del interior y las posiciones generales al aire libre funcionan bien con el acero inoxidable 304. Ambos grados combinan con la misma estructura ventilada a prueba de insectos.

¿Cómo se confirma el grado de protección?

Ouyue Electric suministra cuatro grados de protección: IP54, IP55, IP56 e IP65. El modelo ventilado se envía con IP54 o IP55 como estándar. Indique el entorno de instalación y los requisitos de refrigeración durante la consulta y el equipo técnico recomendará una calificación.

¿Se puede instalar un ventilador en la caja de distribución de acero inoxidable?

Yes. El número y la ubicación de las ventilaciones siguen los requisitos del proyecto, y los proyectos de enfriamiento activo pueden reservar una posición de montaje del ventilador más una ruta del cable de alimentación. El diseño final del recorte se confirma con el dibujo.

Cómo solicitar una cotización

Los contratistas de almacenamiento de energía y energía solar, los integradores de estaciones base de telecomunicaciones y las empresas de ingeniería de tratamiento y desalinización de agua pueden comunicarse con Ouyue Electric para obtener precios y muestras de la nueva caja de distribución exterior de acero inoxidable a prueba de lluvia.

Después de que llega un dibujo o una lista de tallas, el equipo técnico confirma el material, los recortes, la cubierta para la lluvia y el diseño de la ventilación. Envíe sus requisitos a través del formulario de consulta o navegue por elpágina de categoría de caja de distribución de acero inoxidable .
