Fotos reales de producción en masa de la caja de distribución a prueba de lluvia para exteriores de Ouyue Electric: una visualización del proceso completo desde la carcasa de chapa hasta el ensamblaje completo de la máquina

I. Carcasa de chapa metálica: placa de acero laminada en frío con revestimiento de plástico, que proporciona disipación de calor y protección contra la lluvia.

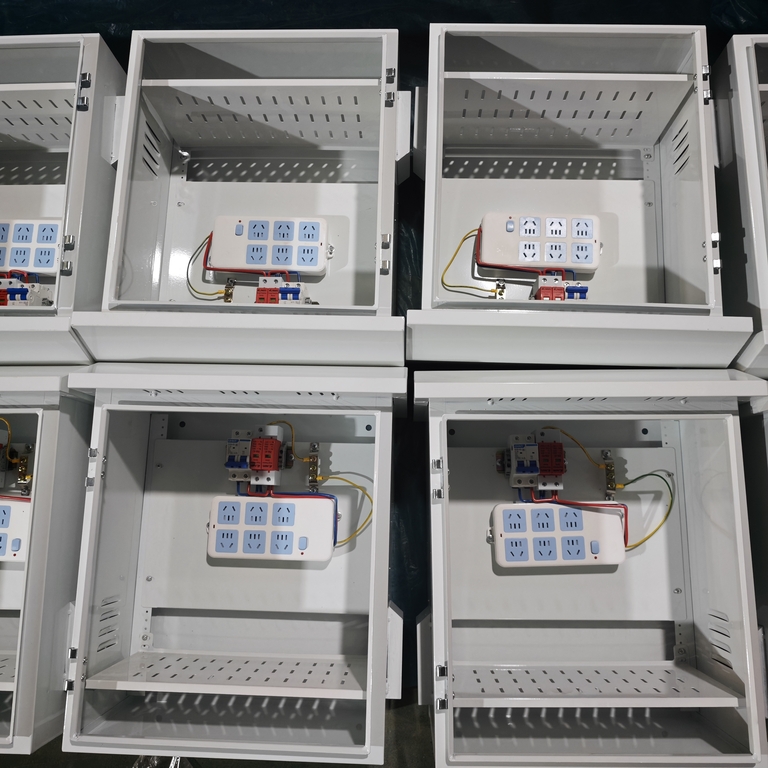

En la primera foto real, decenas de cajas blancas están colocadas una al lado de la otra en la zona de montaje del taller. Las puertas de la caja aún no se han instalado y los detalles artesanales de las carcasas son claramente visibles. El cuerpo de la caja está fabricado en placa de acero laminada en frío mediante corte por láser y plegado CNC en una sola pieza. La superficie está tratada con fosfatado para eliminar el óxido y recubrimiento en polvo electrostático. El revestimiento blanco mate es uniforme y fino, antioxidante, anticorrosión y resistente a los arañazos, adecuado para uso en exteriores a largo plazo.

El cuerpo de la caja está diseñado con rejillas de disipación de calor en tres posiciones clave: hay áreas de apertura de rejillas tanto en el lateral como en la parte superior. Las rejillas adoptan una estructura de estampado inclinada hacia abajo, que no solo garantiza un canal de convección de aire sin obstrucciones sino que también evita que el agua de lluvia fluya directamente a través de las aberturas. El calor generado por el equipo dentro de la caja durante el funcionamiento se lleva a cabo a través de la vía de convección natural de la entrada de aire desde la parte inferior y la salida desde la parte superior y los lados, controlando el aumento de temperatura interna y extendiendo la vida útil de los componentes.

La puerta de la caja está conectada al cuerpo de la caja a través de una bisagra de acero inoxidable, que se abre y cierra suavemente y no es propensa a oxidarse. El borde del cuerpo de la puerta está reservado con una ranura de instalación para tiras de goma de sellado impermeables que, en combinación con tiras de sellado de espuma de células cerradas EPDM, logra un sellado a prueba de lluvia y polvo en el espacio de la puerta. La cerradura de la puerta adopta una cerradura de lengüeta giratoria específica para exteriores, que se puede controlar bloqueando para evitar que personal no autorizado realice operaciones accidentales. La parte posterior de la caja está reservada con orificios para colgar, lo que permite la instalación en la pared.

Características estructurales	Método de implementación	Función
Sustrato y recubrimiento	Placa de acero laminada en frío + fosfatado + recubrimiento en polvo electrostático	Antióxido y anticorrosión.
Rejilla de disipación de calor	Las lamas laterales y superiores inclinadas hacia abajo están formadas por estampación.	Disipación de calor por convección, reflujo a prueba de lluvia.
Sello del cuerpo de la puerta	Tira de goma de sellado impermeable EPDM + bisagra de acero inoxidable + cerradura de lengüeta giratoria	Resistente a la lluvia y al polvo, y con cerradura para su gestión.
Método de instalación	Se reserva un orificio de montaje en la parte posterior.	Instalación vista en pared

II. Explicación detallada de la configuración interna de la caja de distribución.

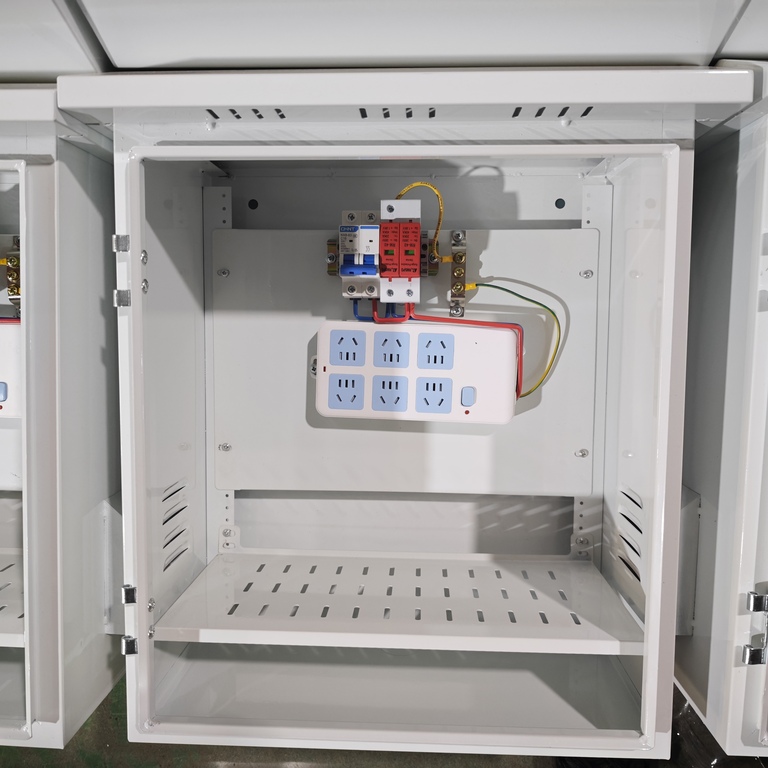

La segunda foto real muestra los detalles internos de una caja de distribución exterior impermeable a la que se le ha completado el montaje eléctrico. Los componentes dentro de la caja están ordenados ordenadamente en una cadena eléctrica de arriba a abajo. La gran cantidad de orificios de instalación reservados en la placa posterior permiten que cada componente se fije directamente con pernos, lo que hace que el desmontaje, montaje y cableado sean convenientes y eficientes.

III. Escenarios de aplicación de cajas de distribución exteriores a prueba de lluvia.

Elcaja de distribución impermeable al aire libreIntegra distribución de energía, protección contra rayos y suministro de energía de equipos, y se usa ampliamente en los siguientes escenarios:

Monitoreo de seguridad exterior:Proporcionar alimentación y protección integradas para las cámaras, luces suplementarias y equipos de red en los postes de monitoreo.

Transporte inteligente:Alimentación de armarios de control de semáforos en cruces y cajas de equipos electrónicos policiales.

Estaciones base de comunicación:Suministro de energía y protección contra rayos para equipos exteriores de microestaciones base y estaciones repetidoras;

Sitio de construcción inteligente:Caja de suministro de energía centralizada para equipos como torniquetes de entrada y salida de obras, monitoreo de polvo y videovigilancia.

IV. El proceso completo de fabricación de una caja de distribución impermeable para exteriores, desde la chapa hasta el montaje eléctrico.

Dos fotografías reales muestran dos puntos clave en el proceso de fabricación de cajas de distribución impermeables para exteriores: la producción en masa a gran escala de carcasas de chapa y el montaje eléctrico de toda la máquina. Todo el proceso se completa en la propia fábrica de Ouyue Electric, desde el corte, doblado y soldadura del material en láminas hasta el recubrimiento en polvo y la pintura, y luego hasta la instalación de componentes y las pruebas en fábrica. El tiempo de entrega es controlable y la calidad es rastreable.

Solo se necesitan 7 días para producir el producto terminado después de que se confirmen los dibujos del producto. Ya sea que necesite una configuración estándar o una solución eléctrica personalizada según los requisitos del proyecto, lo invitamos a enviar sus requisitos técnicos. Proporcionaremos sugerencias de soluciones y programación de muestras lo antes posible.
