Con la infraestructura global calentándose, ¿cómo pueden mantenerse los estándares de distribución de energía para las obras de construcción? Ouyue Electric ha lanzado una caja de doble puerta izquierda y derecha para exteriores de acero inoxidable de alta protección

I. ¿Por qué la caja de distribución en las obras debe ser naranja?

En las obras, el llamativo color naranja nunca es sólo una buena apariencia, sino una señal de seguridad. Las normas de seguridad para las obras de construcción en varios países generalmente exigen que los equipos de distribución temporal de energía utilicen colores de advertencia altamente reconocibles, lo que permite a los operadores y conductores mecánicos identificar la ubicación de la fuente de energía de un vistazo en entornos complejos, al mismo tiempo que advierten a los no profesionales que se mantengan alejados.

EsteCaja de doble puerta izquierda y derecha para exteriores de acero inoxidable con puertas izquierda y derechaespecialmente diseñado para obras de construcción, está recubierto con pintura industrial de exterior de color naranja y tiene tres funciones prácticas: en primer lugar, tiene un alto reconocimiento y cumple con los estándares de color para advertencias de seguridad en obras de construcción; En segundo lugar, el recubrimiento en polvo de poliéster para exteriores es resistente al envejecimiento ultravioleta y no se desvanece ni se pulveriza después de una exposición prolongada a la luz solar. En tercer lugar, el material base está hecho de acero inoxidable 304.

Incluso si el revestimiento se raya accidentalmente durante los golpes en la obra, el material base en sí no se oxida. Esta es una ventaja que las tradicionales cajas de hierro con recubrimiento en polvo no pueden igualar.

II. Estructura horizontal de doble puerta: Diseñada para cableado y mantenimiento frecuentes en obras de construcción

A diferencia de las cajas de distribución vertical tradicionales, esta caja de doble puerta izquierda y derecha para exteriores de acero inoxidable con puertas izquierda y derecha adopta una estructura de caja horizontal cuadrada. Está equipado con una parte superior inclinada a prueba de lluvia, que puede evitar eficazmente que el agua de lluvia se acumule en la parte superior y se filtre en el interior de la caja. La parte superior inclinada y el cuerpo principal de la caja están hechos de la misma placa de acero inoxidable, que se forma mediante doblado CNC en una sola pieza sin costuras de soldadura, eliminando así el riesgo de fugas en la parte superior desde una perspectiva estructural.

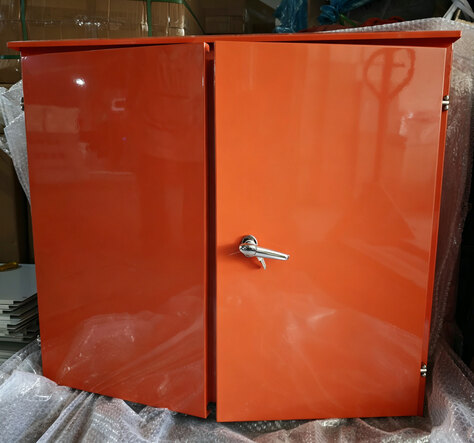

El gabinete presenta un diseño de puerta doble con puertas izquierda y derecha que se pueden abrir de forma independiente. Esto permite a los electricistas abrir solo la puerta del lado operativo al realizar el cableado o realizar el mantenimiento, mientras mantienen cerrado el lado opuesto para minimizar la entrada de polvo y humedad. La configuración de doble puerta también proporciona un mayor espacio de trabajo, lo que la hace especialmente adecuada para proyectos de construcción que requieren ajustes frecuentes en las configuraciones de los circuitos.

La puerta principal de la derecha está equipada con una manija cromada para un bloqueo seguro, evitando el acceso no autorizado o conexiones inadecuadas. A lo largo del borde de la puerta está incrustada una tira de sellado impermeable continua, hecha de material de espuma de células cerradas EPDM que mantiene una elasticidad estable durante largos períodos bajo temperaturas que oscilan entre -40 °C y 120 °C, lo que garantiza un rendimiento confiable incluso en entornos de construcción hostiles expuestos al sol, la lluvia y fluctuaciones extremas de temperatura, logrando así una clasificación de protección general IP65. La bisagra de la puerta utiliza bisagras de acero inoxidable, lo que permite una apertura y cierre suaves y resistente al óxido. En la parte inferior del gabinete hay preinstalados múltiples orificios redondos de entrada/salida de cables, cada uno equipado con ojales de goma para proteger el aislamiento del cable de cortes con bordes metálicos, al mismo tiempo que proporciona una resistencia eficaz al polvo y al agua.

III. Detalles de configuración interna: Una caja eléctrica de distribución secundaria que cumple con los estándares de seguridad.

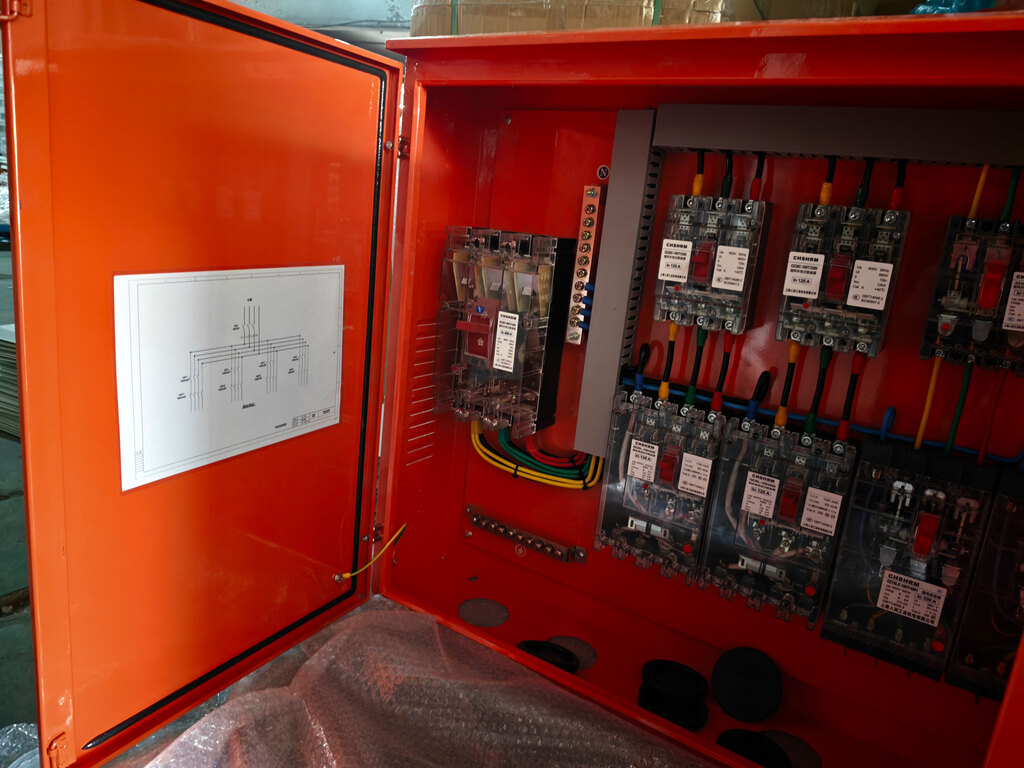

Cuando se abren las puertas dobles, se muestra completamente la configuración eléctrica dentro de la caja de doble puerta izquierda y derecha para exteriores de acero inoxidable. Todas las selecciones de componentes y métodos de cableado cumplen con las normas de seguridad para el uso temporal de electricidad en sitios de construcción.

Circuito principal: interruptor principal de 400 A, puntos de interrupción visibles que garantizan la seguridad en el apagado

Se instala un disyuntor revestido de plástico con carcasa transparente en el extremo izquierdo de la línea de entrada como interruptor principal, con una corriente nominal de 400 A y funciones de protección dual para sobrecarga y cortocircuito. El diseño de la carcasa transparente permite una vista directa del estado de apertura y cierre de los contactos internos, logrando un "punto de interrupción visible": antes del mantenimiento, los electricistas pueden confirmar visualmente que el circuito principal se ha desconectado completamente sin depender de las luces indicadoras para juzgar.

Los cables trifásicos amarillo, verde y rojo, el cable neutro azul y el cable de tierra bicolor amarillo-verde están conectados debajo del interruptor principal. Todos se distinguen por los colores estándar nacionales y el cableado es limpio y estandarizado. Los cables se organizan y encaminan a través de bandejas portacables para evitar cruces y desorden, reduciendo el riesgo de cortocircuitos provocados por la fricción de la línea.

Protección de rama: disyuntor arriba, dispositivo de corriente residual (RCD) abajo: cada máquina con su propio interruptor y RCD.

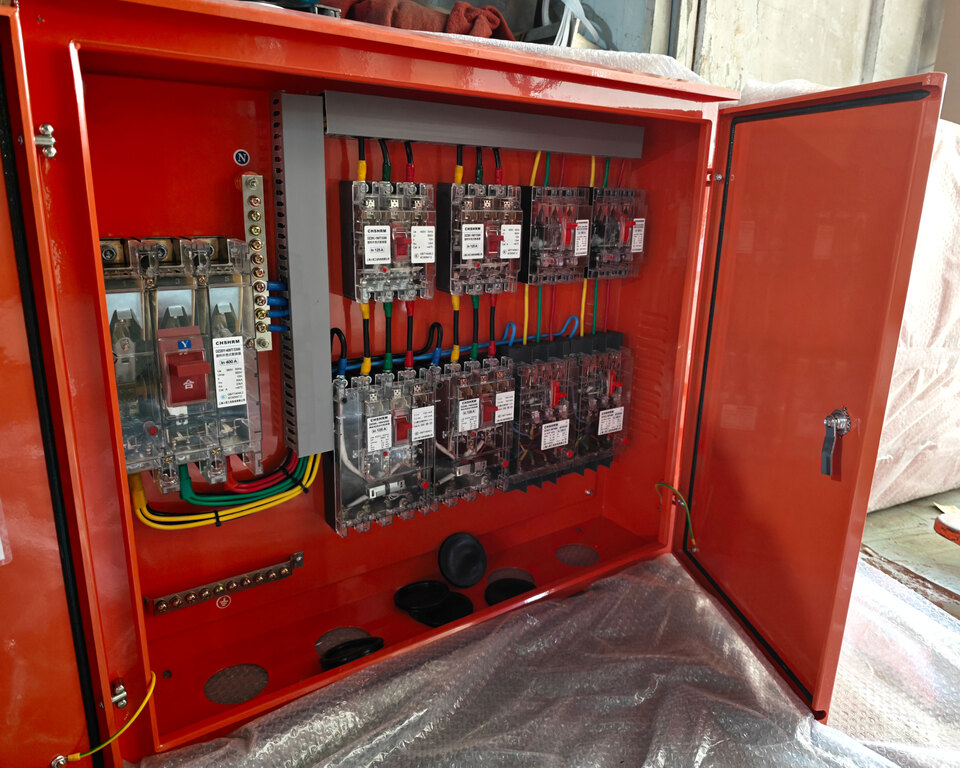

A la derecha del interruptor principal, el circuito se divide en dos filas: la fila superior consta de disyuntores derivados, mientras que la fila inferior contiene disyuntores con protección de corriente residual (RCD) incorporada, logrando la configuración estándar de "una máquina, un interruptor, un RCD". Cada dispositivo de construcción está conectado de forma independiente a un disyuntor y un RCD dedicados. Si algún dispositivo experimenta una fuga de corriente o una sobrecarga, solo ese circuito específico se dispara, sin afectar a los demás dispositivos.

El interruptor de derivación suele tener una potencia nominal de 125 A, lo que lo hace adaptable a equipos de construcción de diversos niveles de potencia, desde pequeñas herramientas eléctricas hasta soldadores de alta potencia y suministro de energía para grúas torre, lo que permite una configuración flexible. Todos los disyuntores derivados cuentan con carcasas transparentes, lo que permite la inspección visual del estado de contacto de cada circuito a través del panel transparente sin requerir corte de energía ni abrir el gabinete durante las inspecciones de rutina.

Sistema de puesta a tierra: Barra de neutro y barra de puesta a tierra independientes, sistema trifásico de cinco hilos TN-S

La caja está equipada con barras de cable neutro independientes (barras N) y barras de conexión a tierra (barras PE), que se utilizan respectivamente para el cableado centralizado del cable neutro y el cable de tierra de protección. Este diseño garantiza una protección confiable de la conexión a tierra y cumple con el estándar de consumo de energía trifásico de cinco cables TN-S: en todo el sistema, el cable neutro protector (PE) y el cable neutro de trabajo (N) están estrictamente separados y la carcasa del equipo siempre está en un estado seguro conectado a tierra.

El lado interior de la puerta de la caja está pegado con un diagrama esquemático claro del sistema eléctrico, que marca la dirección del circuito y la configuración del interruptor, lo cual es conveniente para que los electricistas identifiquen fallas rápidamente y también permite que diferentes equipos comprendan rápidamente la estructura del sistema cuando trabajan alternativamente.

Diseño de disipación de calor: los orificios de disipación de calor en las placas laterales reducen el aumento de la temperatura de funcionamiento

Los paneles laterales de la caja están diseñados con múltiples conjuntos de orificios de disipación de calor, formando canales de convección de aire natural. Esto puede metabolizar el calor interno durante el funcionamiento continuo del equipo y reducir la temperatura de funcionamiento de los componentes. El interior de los orificios de disipación de calor está equipado con redes a prueba de insectos para evitar que entren insectos y provoquen cortocircuitos, al mismo tiempo que evita que entre una gran cantidad de polvo de construcción.

IV. Con la aceleración de la construcción de infraestructura global, el desarrollo del mercado de cajas de distribución para obras de construcción también se está acelerando.

El lanzamiento de esta caja de doble puerta izquierda y derecha para exteriores de acero inoxidable coincide con una nueva fase de desarrollo acelerado de infraestructura global. Las políticas e inversiones en varias economías importantes están impulsando un crecimiento sostenido de la demanda de equipos de distribución de energía en los sitios de construcción:

Estados Unidos:Según la Ley de Empleo e Inversión en Infraestructura firmada en 2021, Estados Unidos planea invertir 1,2 billones de dólares durante un período de ocho años en áreas como carreteras, puentes, transporte público, ferrocarriles, aeropuertos, puertos, redes eléctricas y banda ancha. Esta iniciativa de infraestructura a gran escala significa una demanda significativa de electricidad temporal en los sitios de construcción, lo que hace que las cajas de distribución en el sitio sean necesarias antes de que comience cualquier proyecto.

Oriente Medio:Grandes proyectos como la futura ciudad NEOM de Arabia Saudita, el desarrollo turístico del Mar Rojo y la expansión urbana de Dubai continúan progresando. Los sitios de construcción en toda la región comúnmente enfrentan desafíos ambientales extremos, incluidas altas temperaturas, tormentas de arena e intensa radiación ultravioleta, que imponen mayores exigencias en los índices de protección de los gabinetes eléctricos, la resistencia a la intemperie y los mecanismos de bloqueo seguro.

Sudeste Asiático:Países como Vietnam, Indonesia y Filipinas están acelerando sus procesos de industrialización y urbanización, poniendo en marcha en gran número proyectos de infraestructura que incluyen parques industriales, puertos y carreteras. Los equipos de distribución de energía en las obras de construcción de estos mercados están pasando de estándares bajos a estándares internacionales, lo que aumenta significativamente la demanda de cajas de distribución compatibles y de alta protección.

Europa:La iniciativa de infraestructura "Global Gateway" de la UE y los proyectos de conectividad con países no pertenecientes a la UE continúan avanzando, mientras que las expectativas sobre la reconstrucción de Ucrania impulsan aún más la demanda de equipos temporales de distribución de energía en el mercado europeo de la construcción. La certificación CE y el grado de protección IP65 son requisitos fundamentales para entrar en proyectos de construcción europeos. La caja de doble puerta izquierda y derecha para exteriores de acero inoxidable de Ouyue Electric ya obtuvo la certificación CE y pasó la prueba IP65, lo que le otorga la ventaja de ser el primero en actuar en cumplimiento.

Según instituciones de investigación de la industria, se espera que el gasto mundial en equipos eléctricos en el sector de la construcción crezca a una tasa anual promedio de aproximadamente 5 a 6%, y se proyecta que el tamaño del mercado supere los $80 mil millones para 2028. Como componente obligatorio para nuevos proyectos de construcción, se espera que la demanda de cajas de distribución en el sitio crezca más rápido que el mercado general de equipos eléctricos de construcción.

V. Ingrese al mercado global de distribución de energía en sitios de construcción con productos compatibles

Si usted es un contratista de ingeniería chino involucrado en proyectos de infraestructura en el extranjero o un distribuidor que suministra equipos de distribución de energía a los mercados locales, Ouyue Electric puede proporcionarle cajas de doble puerta izquierda y derecha para exteriores de acero inoxidable que cumplen con los estándares internacionales de seguridad del sitio, aprovechando las capacidades de fabricación y las certificaciones de cumplimiento de nuestra fábrica.

Una vez confirmados los dibujos del producto, el producto terminado se puede entregar en tan solo 7 días.Envíenos los requisitos eléctricos o las especificaciones del gabinete de su proyecto y le brindaremos un paquete de servicio completo que incluye soluciones de configuración eléctrica, documentos de certificación y programación rápida de creación de prototipos.
