Se lanzó el nuevo gabinete de distribución de energía XL-21 de Ouyue Electric y el primer lote está destinado a Corea del Sur.

I. Dividir estructura superior e inferior

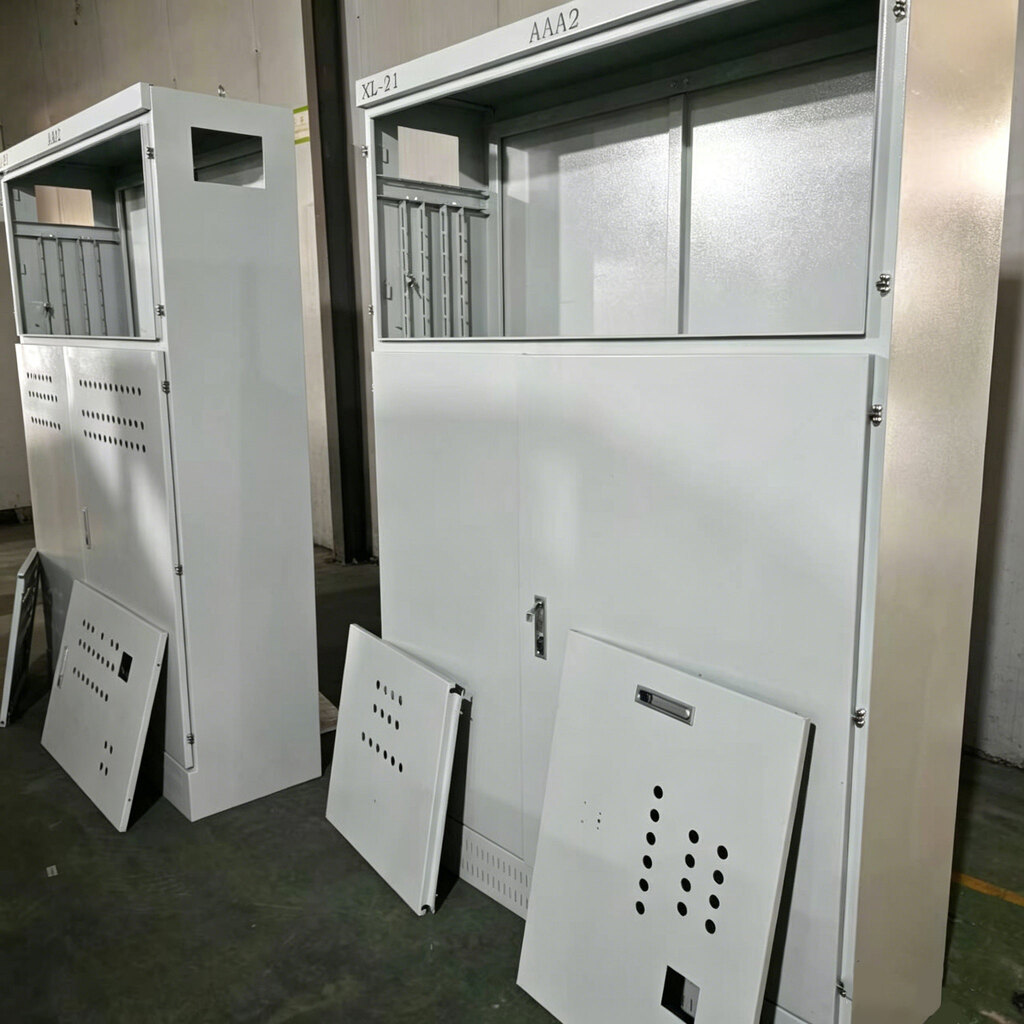

La primera foto real muestra la apariencia general del gabinete de distribución de energía XL-21. El gabinete adopta un diseño de estructura superior e inferior dividida, dividiendo claramente las áreas funcionales en dos espacios independientes, superior e inferior.

Parte superior: Área de la ventana de observación del instrumento.

Se reserva una posición de instalación de ventana transparente en la parte superior del gabinete para colocar amperímetros, voltímetros, luces indicadoras, conmutadores y otros componentes de medición y visualización. El personal de operación y mantenimiento no necesita abrir la puerta del gabinete. Pueden leer parámetros eléctricos y determinar el estado de funcionamiento en tiempo real a través de la ventana, lo que mejora enormemente la eficiencia en la inspección diaria y la detección de fallas. La parte superior del gabinete está reservada para posiciones de identificación, en las que se pueden pegar números de circuito, placas de identificación de equipos o etiquetas de advertencia de seguridad según los requisitos del cliente.

Parte inferior: Compartimiento de operación del interruptor principal

El compartimiento de operación del interruptor principal en la parte inferior del gabinete está equipado con una cerradura de puerta independiente. La superficie de la puerta del gabinete está equipada con múltiples conjuntos de orificios redondos de disipación de calor, que forman canales de aire de convección delanteros y traseros con la placa posterior de disipación de calor de la misma especificación en la parte posterior del gabinete. Al tiempo que se garantiza la ventilación y la disipación de calor, el diámetro de los orificios redondos se controla en el punto de equilibrio entre la prevención del polvo y la disipación de calor, lo que reduce la entrada de polvo. La puerta del almacén está equipada con una cerradura mecánica dedicada para evitar que personal no autorizado la opere incorrectamente y cumplir con los requisitos de gestión de seguridad eléctrica de los sitios industriales.

II. Sistema de instalación interno ajustable: un juego de gabinetes es compatible con múltiples esquemas de distribución de energía.

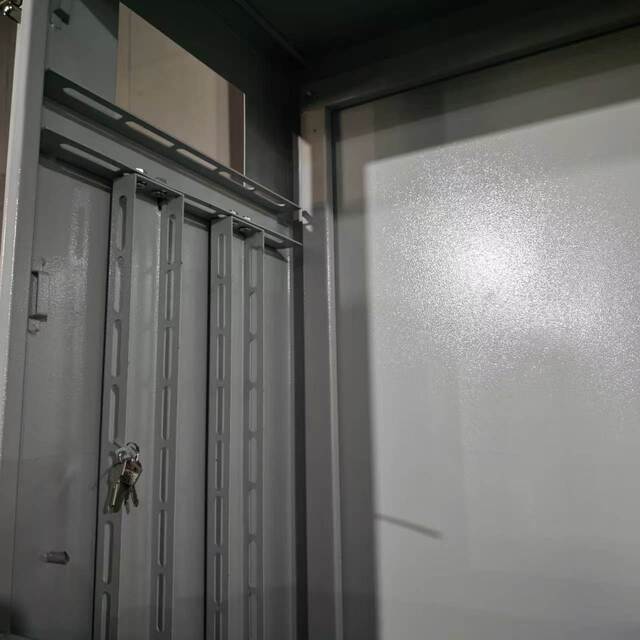

La segunda foto real se centra en los detalles estructurales internos del gabinete de distribución de energía XL-21, mostrando la característica de diseño más importante de este producto: el sistema de instalación totalmente ajustable.

Preinstale varios juegos de columnas de instalación ajustables

El interior del gabinete está preinstalado con múltiples columnas de instalación longitudinales, cada una con orificios largos. Los rieles guía de instalación y las placas de instalación se pueden ajustar libremente en altura hacia arriba y hacia abajo a lo largo de las columnas. Esto significa que el mismo gabinete se puede adaptar de manera flexible a diferentes especificaciones de disyuntores de caja moldeada, contactores de CA, relés térmicos y barras colectoras de cobre de acuerdo con el plan de distribución de energía real. Ya sea que se trate de un interruptor principal de 200 A o 630 A, y de una configuración de múltiples o pocos bucles, las posiciones de instalación se pueden organizar según sea necesario sin necesidad de reemplazar el gabinete.

Los compartimentos del almacén son independientes y la electricidad fuerte y débil están separadas.

El área de instrumentos y el compartimiento del interruptor principal están separados por particiones metálicas para lograr un cableado separado para electricidad fuerte y débil. Este diseño tiene dos significados importantes: en primer lugar, la interferencia electromagnética generada por la gran corriente en el circuito principal está aislada en el compartimento inferior y no afectará la precisión de la medición de los instrumentos ni las líneas de señal en el compartimento superior. En segundo lugar, al inspeccionar el interruptor principal, mantenga aislado el circuito del instrumento superior para reducir el riesgo de contacto accidental. El tablero de partición reserva orificios para el guiado de cables y se proporcionan aberturas protectoras de goma en los puntos de paso de cables para evitar que se corte la capa de aislamiento.

III. Placa de acero laminada en frío + recubrimiento en polvo electrostático: proporciona protección a largo plazo para la distribución de energía en interiores

El gabinete de distribución de energía XL-21 está construido con acero laminado en frío de alta calidad, formado mediante corte por láser integrado y doblado CNC, con esquinas ensambladas mediante conexiones atornilladas. En comparación con las estructuras completamente soldadas, el conjunto atornillado garantiza la integridad estructural y al mismo tiempo ofrece una mayor comodidad para el desmontaje, el mantenimiento y el reemplazo o actualización de los componentes internos.

La superficie del gabinete está tratada con recubrimiento en polvo electrostático, con un acabado blanco grisáceo mate. En comparación con la pulverización de pintura tradicional, el recubrimiento en polvo electrostático ofrece una adhesión más fuerte y una resistencia superior al impacto y la corrosión. En entornos industriales interiores, como talleres, fábricas y subestaciones, sigue siendo duradero durante un uso prolongado sin astillarse ni oxidarse. El revestimiento blanco grisáceo mate proporciona una estética limpia y moderna que complementa el diseño estandarizado de salas de distribución en diversos entornos industriales.

Cada gabinete está equipado de manera estándar con un panel posterior con orificios de ventilación, alineados con los orificios de ventilación circulares de la puerta para crear un canal de convección de aire natural. La puerta está equipada con una cerradura mecánica exclusiva y las llaves se administran de forma centralizada para garantizar que solo los electricistas autorizados puedan acceder al compartimento del interruptor principal, evitando la entrada no autorizada.

IV. Exportación a Corea del Sur: Compatible con estándares de distribución de energía industrial en el extranjero

Este lote de gabinetes de distribución de energía XL-21 ha sido personalizado para un cliente coreano, con adaptación del nivel de voltaje, selección de especificaciones de barras y dimensiones del gabinete ajustadas de acuerdo con los requisitos técnicos del cliente. El mercado de distribución de energía industrial de Corea del Sur impone dos demandas clave a los equipos: primero, aislamiento estandarizado de zonas de alto y bajo voltaje; en segundo lugar, la compatibilidad en la instalación interna del gabinete: las líneas de producción de fábrica con frecuencia requieren ajustes en las configuraciones de los circuitos de energía en función de las tareas de producción cambiantes, y un sistema de montaje ajustable cumple con precisión este requisito flexible.

De China a Corea del Sur, la ruta de transporte marítimo es corta y el despacho de aduanas es muy eficiente. Ouyue Electric ofrece embalaje de exportación estándar adaptado al mercado coreano: cajas de madera fumigadas con revestimientos acolchados de película de burbujas personalizados y compartimentos separados para gabinetes y accesorios para garantizar la seguridad del producto tanto durante el transporte marítimo como por el interior.

V. Personalice su solución de distribución de energía a partir de XL-21

ElGabinete de distribución de energía XL-21es el último logro de Ouyue Electric en el campo de la distribución de energía industrial. Desde el sistema de instalación ajustable hasta la estructura de almacén dividida, desde el proceso de recubrimiento en polvo de placas de acero laminadas en frío hasta la conveniencia del montaje y mantenimiento de pernos, cada diseño está orientado a los escenarios de uso reales.

Solo se necesitan 7 días para producir el producto terminado después de que se confirmen los dibujos del producto. Ya sea que necesite una configuración estándar o una personalización profunda según los planos del proyecto, lo invitamos a enviar sus requisitos técnicos. Le proporcionaremos sugerencias de soluciones y programación de muestras.
