Fotos reales de producción en masa de cajas de distribución impermeables para exteriores de acero inoxidable pintadas con aerosol blanco: desde la pulverización del cuerpo de la caja, el curado de tiras de goma impermeables hasta el análisis completo de la estructura interna

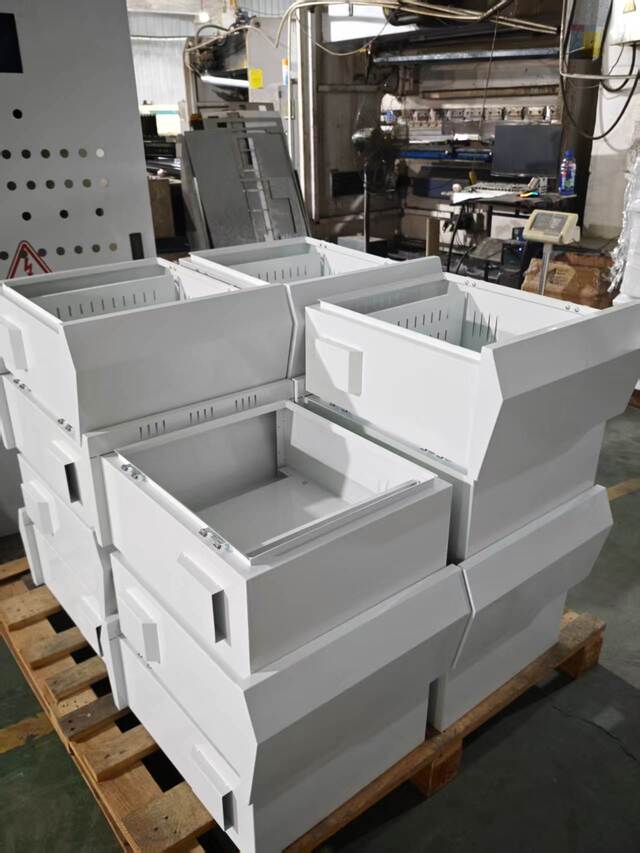

I. El cuerpo de la caja ha sido rociado y está esperando el montaje del panel de la puerta.

En la primera foto real, docenas de cuerpos de cajas de acero inoxidable blanco que han sido rociados se apilan capa por capa, esperando que las tiras de goma del panel de la puerta se curen antes del ensamblaje final. La superficie de cada caja está cubierta con una capa de polvo electrostático blanco fino y uniforme. Las esquinas están cuidadosamente dobladas y las soldaduras son suaves y completas.

Este lote de cajas está hecho de acero inoxidable 304 como material base y está recubierto con polvo electrostático blanco para exteriores. El revestimiento blanco tiene funciones prácticas en exteriores: la superficie de color claro refleja la radiación térmica de la luz solar. En el ambiente de alta temperatura del verano, la temperatura de la superficie de la caja blanca puede ser entre 8 y 12 °C más baja que la de la caja gris oscura, lo que ayuda a reducir el aumento de temperatura dentro de la caja y prolongar la vida útil de los componentes. Esta es también la razón por la que las cajas de distribución para exteriores en los mercados de Europa y Medio Oriente generalmente prefieren el revestimiento blanco.

II. Se ha instalado la tira de goma impermeable para el panel de la puerta. Después del curado, se puede ensamblar.

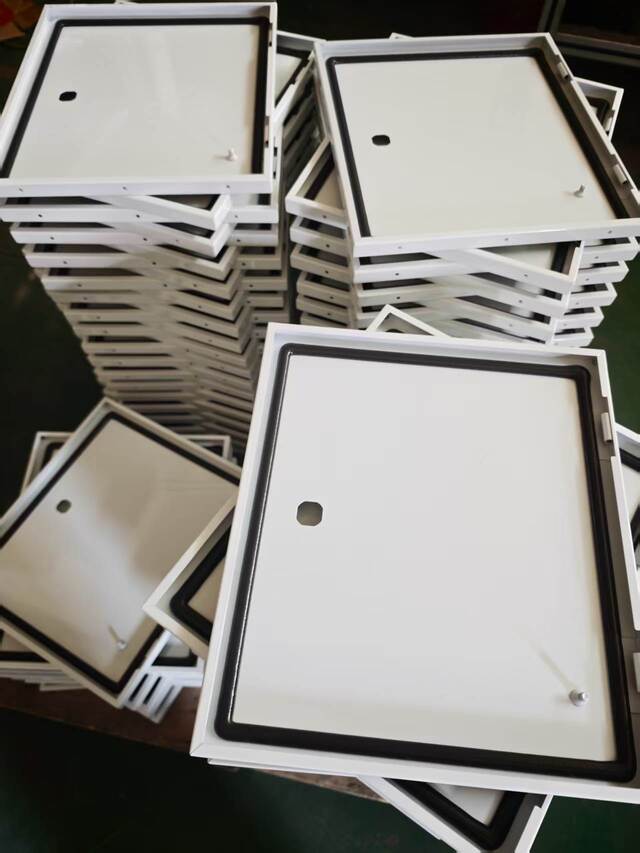

La segunda imagen muestra los paneles de las puertas que coinciden con este lote de cajas. El panel de la puerta se ha completado con pulverización blanca y en los bordes se incrustan tiras continuas de goma negra impermeable. Actualmente se encuentra en etapa de curado de tiras de caucho y parada. La tira de caucho está hecha de material de espuma de células cerradas EPDM (caucho de monómero de etileno propileno dieno). Se incrusta en la ranura de sellado en el lado interior de la puerta de la caja a través de un dispositivo de encolado específico, y todo el círculo se sella sin interrupciones.

La razón para permitir que la tira selladora se asiente y cure después de la instalación es que, una vez incrustada, el adhesivo en la parte posterior de la tira de EPDM necesita tiempo suficiente para adherirse completamente a la ranura de acero inoxidable, evitando la posterior delaminación o deformación. Además, se desarrolla tensión interna en la tira durante la compresión y la inserción; dejarlo reposar permite que el material recupere su elasticidad natural, evitando desniveles superficiales causados ​​por la liberación de tensiones después del montaje.

Después de que se haya curado cada lote de tiras de sellado para paneles de puertas, los inspectores de calidad realizan controles aleatorios de la planitud de la superficie de sellado y la consistencia del rebote de las tiras.

Antes del envío, cajas enteras se someten a pruebas de lluvia o muestreo de estanqueidad IP65 para verificar que el rendimiento del sellado cumpla con los estándares. Las tiras selladoras de espuma de celda cerrada de EPDM seleccionadas por Ouyue Electric tienen un rango de temperatura de funcionamiento a largo plazo de -40 °C a 120 °C, manteniendo propiedades estables de rebote y sellado incluso después de años de exposición a la luz solar y la lluvia al aire libre.

III. Desmontaje de componentes estructurales internos de la caja de distribución de acero inoxidable.

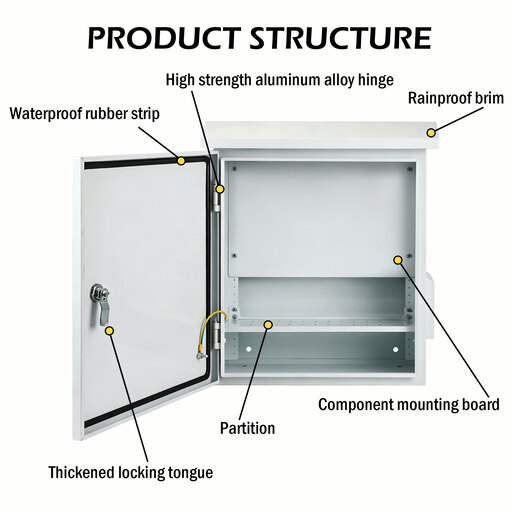

La tercera imagen muestra la estructura interna de un completamente ensamblado.Caja de distribución impermeable para exteriores de acero inoxidable.. Los cinco componentes clave son claramente visibles y se desmontan artículo por artículo de la siguiente manera:

1. Bloqueo de lengüeta giratorio

El panel de la puerta está equipado con una cerradura de lengüeta de acero inoxidable. Cuando está cerrado, el bloqueo de lengüeta sujeta firmemente la placa de bloqueo en el lado interior del marco de la puerta de la caja para garantizar que el panel de la puerta esté bien cerrado y la tira selladora esté presionada hacia abajo. El núcleo de la cerradura está hecho de acero inoxidable 304, que es resistente al óxido y a los atascos. De acuerdo con los requisitos del cliente, se pueden seleccionar como opciones cerraduras de llave universales, cerraduras triangulares antirrobo o cerraduras de apertura de resorte tipo prensa, todas las cuales admiten la personalización por lotes.

2. Tira de goma impermeable

Desde la perspectiva interior, se puede ver claramente que la tira de goma impermeable EPDM negra está completamente distribuida a lo largo del círculo interior del panel de la puerta sin costuras ni roturas. Cuando el panel de la puerta está cerrado, la tira de goma se presiona uniformemente entre el panel de la puerta y el marco de la puerta, formando una superficie de sellado elástica continua que evita que el agua de lluvia, el polvo y la humedad se filtren a través del espacio de la puerta.

3. Ala impermeable

La parte superior de la caja está equipada con una estructura de ala inclinada que se extiende hacia adelante. La función de este diseño curvado es guiar el agua de lluvia que fluye hacia abajo a lo largo de la pared o por encima de la caja a un área alejada del espacio de la puerta, evitando que el agua se acumule a lo largo del borde superior del panel de la puerta y se filtre en la superficie de sellado. El ala del sombrero y el cuerpo principal de la caja están hechos de la misma pieza de tablero mediante doblado CNC y están formados en una sola pieza. No es necesario soldar y no hay riesgo de fugas de soldadura.

4.Placa de montaje de componentes

El interior de la caja está equipado con placas de montaje móviles desmontables para la fijación.disyuntores, contactores, bloques de terminales y otros componentes. La placa de instalación está fabricada en chapa de acero galvanizado o chapa de acero inoxidable y se fija a los montantes empotrados en la parte posterior de la caja mediante tornillos. El diseño desmontable significa que los clientes pueden completar el preensamblaje y el cableado de los componentes fuera de la caja y luego instalar la placa completa en la caja, mejorando la eficiencia de la instalación en el sitio.

5. Partición

El interior de la caja se puede equipar con mamparas metálicas según requerimiento del cliente, dividiendo el espacio interior de la caja en mamparas eléctricas independientes. Las funciones de la partición incluyen: lograr el aislamiento físico de circuitos de diferentes niveles de voltaje, separar el circuito principal del circuito de control o proporcionar un espacio de blindaje independiente para componentes específicos. La partición se fija al soporte de la partición dentro de la caja mediante tornillos y su posición se puede ajustar de manera flexible según los dibujos del cliente.

IV. Con líneas de producción reales, te invitamos a verificar la calidad.

Ya sea que necesite una caja de distribución a prueba de lluvia para exteriores estándar o un cuerpo de caja no estándar profundamente personalizado de acuerdo con los planos del proyecto, Ouyue Electric puede entregar una caja de distribución de acero inoxidable que puede resistir la prueba del uso en exteriores con las capacidades de fabricación y los estándares de control de calidad de la fábrica de origen.

Solo se necesitan 7 días para producir el producto terminado después de que se confirmen los dibujos del producto.Bienvenido a enviar sus requisitos técnicos o especificaciones de caja. Proporcionaremos sugerencias de soluciones y programación de muestras lo antes posible.
