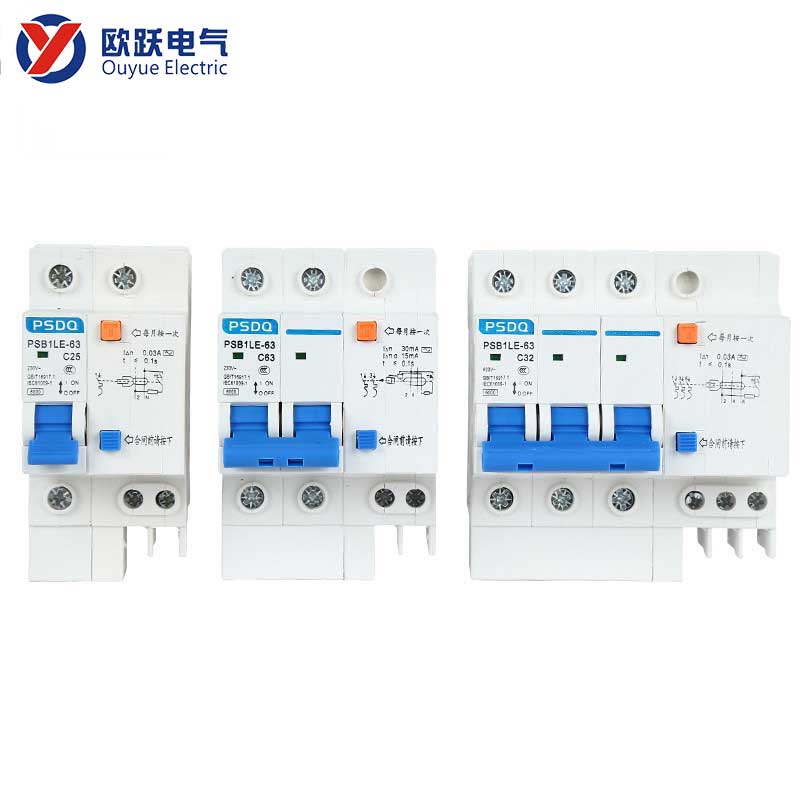

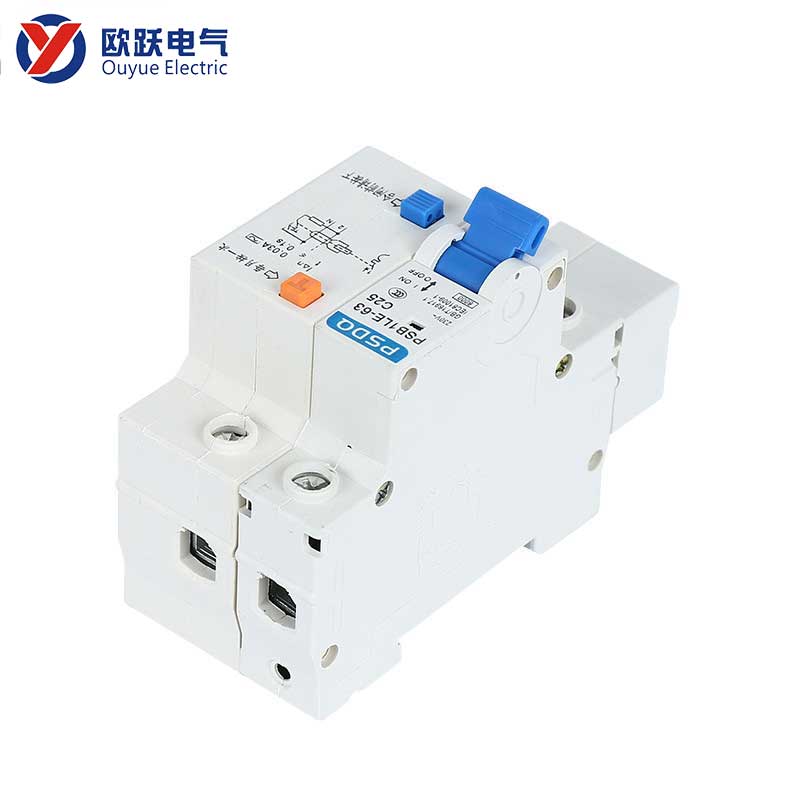

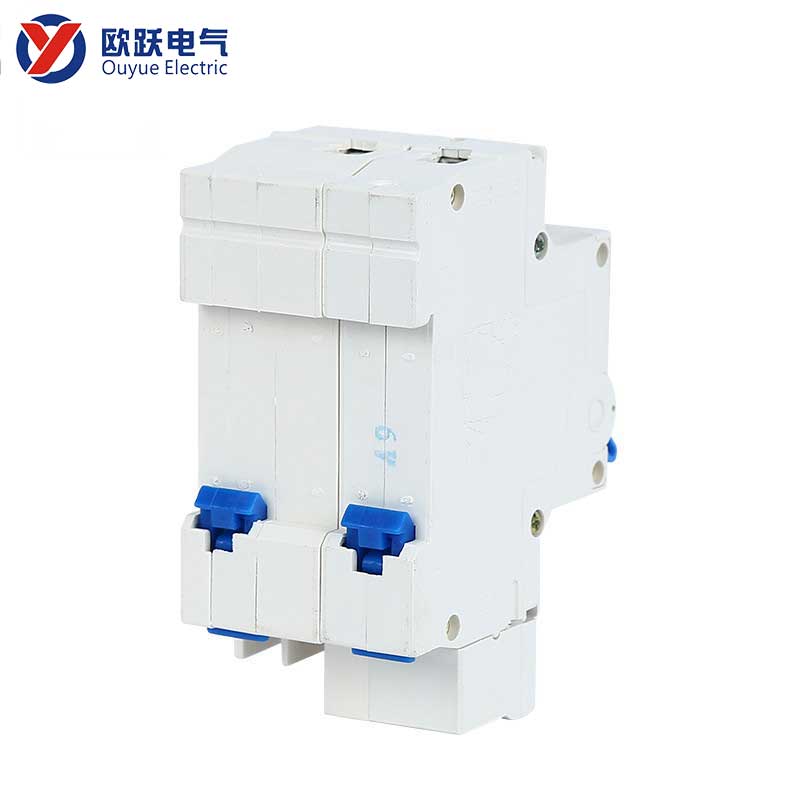

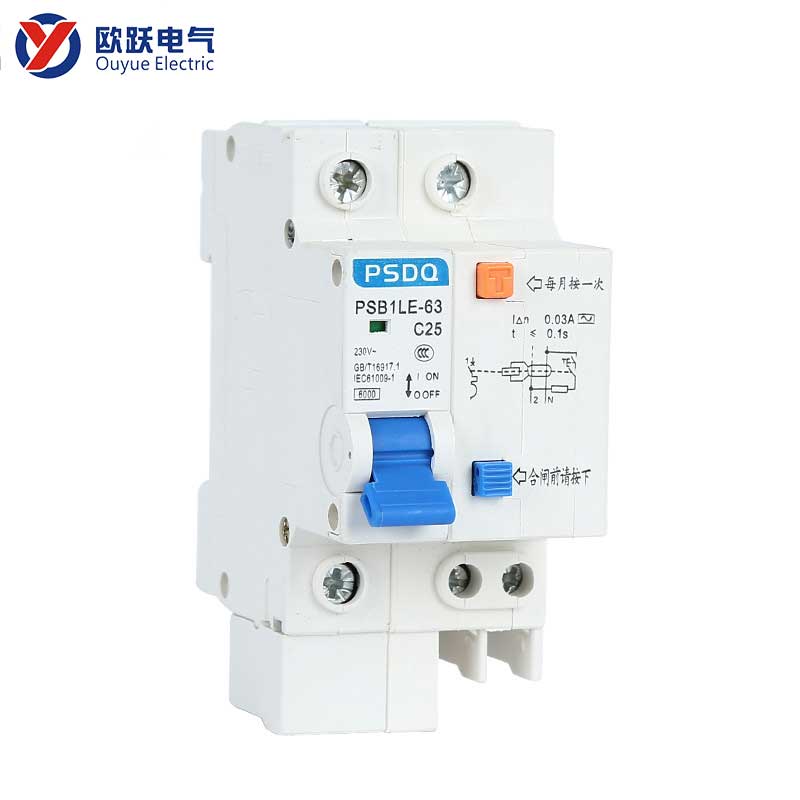

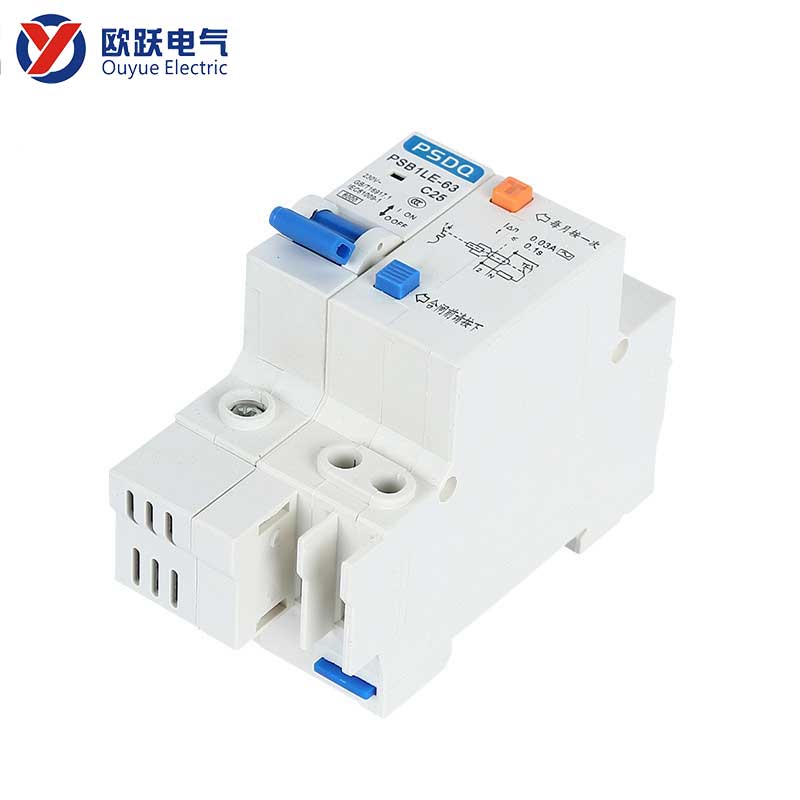

Disyuntor de pequeña fuga 63A 1P+N

Introducción del producto

• Ante la creciente demanda de electricidad monofásica de alta potencia en entornos residenciales, comerciales y de otro tipo modernos, los esquemas de protección de circuitos tradicionales a menudo requieren la ocupación de dos módulos de espacio (disyuntor 1P + accesorio de fuga o disyuntor de fuga 2P), lo que puede causar fácilmente dificultades de diseño en la caja de distribución.
• El disyuntor de fuga pequeña 63A 1P+N integra de forma innovadora funciones de protección contra sobrecarga, cortocircuito y fuga de alta sensibilidad en un ancho de un solo módulo estándar (18 mm) y puede interrumpir simultáneamente la línea de fase (L) y la línea neutra (N). Puede proporcionar una protección de seguridad completa para circuitos monofásicos de alta corriente.

Especificación del producto

Elemento de parámetro	Descripción de la especificación
Modelo de producto	Disyuntor de pequeña fuga 63A 1P+N
numero polar	1P+N
Corriente nominal	63A
Corriente operativa de fuga nominal	30mA
Tensión nominal	230 VCA 50/60 Hz
Función de disparo	Tipo C
Método de instalación	Montaje en carril DIN estándar de 35 mm
Certificado	CE

Preguntas y respuestas

P:¿Cuáles son las diferencias de protección entre los disyuntores de fuga 1P+N y 2P?

A:Es completamente equivalente en las funciones de protección contra sobrecarga, cortocircuito y fugas en el núcleo del circuito. La principal diferencia radica en la estructura física: 1P+N adopta un diseño compacto monomodo, mientras que 2P tiene un ancho de modo dual. Ambos pueden desconectar simultáneamente la línea L y la línea N.

P:¿Cómo se protege la línea neutra (N) en este modelo?

A:El polo N de este tipo de disyuntor de pequeña fuga 63A 1P+N, solo se enciende y apaga de forma sincrónica con la línea de fase, proporcionando función de aislamiento. Sin embargo, generalmente no tiene un disparo magnético de protección contra sobrecarga independiente (es decir, la sobrecarga de polos N no causa el disparo por sí sola). Su característica es proporcionar una protección completa contra fugas y un aislamiento bipolar seguro.
