Caja de distribución exterior de temporada de tormentas ¿cómo protegerse contra rayos? Análisis del diseño de barra de cobre puesta a tierra y protección contra sobretensiones de caja de distribución de acero inoxidable.

I. Los rayos no sólo dividen el techo: ¿por qué las cajas de distribución exteriores necesitan protección contra rayos?

Cuando un rayo cae sobre un edificio o un terreno adyacente, la corriente instantánea puede alcanzar magnitudes que van desde decenas de kiloamperios hasta cientos de kiloamperios. Este gran pulso de corriente amenaza las cajas de distribución exteriores a través de dos vías principales:

1. Rayo directo: El rayo impacta directamente en la caja de distribución o en los cables conectados. Si bien la probabilidad de este escenario es baja, una vez que ocurre, el equipo interno de la caja de distribución queda casi completamente destruido instantáneamente.

2. Rayo inducido y sobretensión de la red eléctrica: un escenario mucho más común ocurre cuando un rayo cae sobre una línea eléctrica distante o un cable de comunicación, generando una sobretensión que se propaga a lo largo del conductor hasta la caja de distribución; alternativamente, la caída de un rayo en el suelo adyacente induce una sobretensión en los cables de entrada y salida de la caja de distribución a través de intensos pulsos electromagnéticos. Esta sobretensión "transmitida indirectamente" puede alcanzar varios miles de voltios, lo que supera con creces la tensión soportada de los componentes electrónicos convencionales, rompiendo placas de circuitos y quemando módulos de potencia instantáneamente.

En escenarios de aplicación que incluyen cajas de distribución de monitoreo de seguridad exterior, cajas de distribución de estaciones de carga y cajas de distribución de estaciones base de comunicación, el equipo interno tiene un alto valor de activo y requisitos estrictos para el suministro de energía continuo. Por lo tanto, la protección contra rayos no es una función auxiliar opcional, sino un requisito de diseño obligatorio.

II.El sistema de puesta a tierra de Caja de distribución de acero inoxidable: la base de la protección contra rayos

La caja de distribución de acero inoxidable sirve comoeslabón crítico en los sistemas de protección contra rayos y puesta a tierra, siendo su núcleo componentes detallados a continuación:

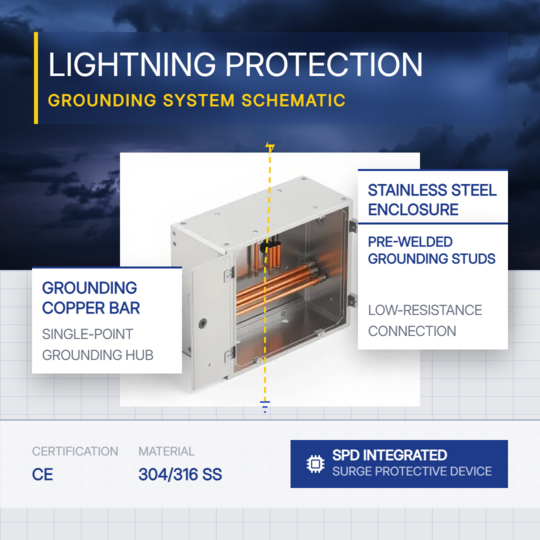

1.Barra de cobre de conexión a tierra: la unión de convergencia para todos los cables de conexión a tierra de protección

La barra de cobre de conexión a tierra montada dentro del La caja de distribución es el núcleo del sistema completo de puesta a tierra de la caja. El cable de tierra dedicado del pararrayos, el cable de tierra del pararrayos caja y los cables de protección a tierra de todos los equipos conectados. todos convergen en este cruce, antes de ser conectados a la red de tierra a través del cable de tierra principal. Esta barra de cobre está fabricada de latón, que Ofrece una excelente conductividad eléctrica y resistencia a la corrosión. Comparado con barras de hierro galvanizado, las barras de latón no se corroen después de un servicio prolongado, y su resistencia de contacto se mantiene estable sin aumentar con el tiempo.

El valor funcional clave de la puesta a tierra. La barra de cobre en los sistemas de protección contra rayos está alineada con la Principio de "puesta a tierra de un solo punto": puesta a tierra de protección de todos los equipos convergen en el mismo lugar, lo que evita daños secundarios al equipo causado por diferencias de potencial inducidas por múltiples puntos de puesta a tierra dispersos. Durante la descarga instantánea de la corriente del rayo, se produce un aumento breve Se formará potencial en la barra de cobre de conexión a tierra. Sin embargo, si los recintos y Las tierras de señal de todos los equipos conectados están eléctricamente equipotencialmente. unido a esta barra de cobre, no se generará ninguna diferencia de potencial peligrosa entre diferentes equipos.

2.Caja de acero inoxidable: un cuerpo equipotencial inherente

El cuerpo de la caja de acero inoxidable 304 es eléctricamente conductora como estructura integrada. Una vez que el recinto de la caja esté confiablemente conectado a la barra de cobre de puesta a tierra, toda la caja forma un equipotencial Cuerpo con efecto jaula de Faraday. Incluso si el campo electromagnético externo cambia drásticamente, el entorno electromagnético dentro de la caja permanece relativamente estable. El recinto de la caja también proporciona un cierto grado de Blindaje y atenuación de pulsos electromagnéticos internos. Mientras tanto, el El cuerpo de la caja con conexión equipotencial garantiza que el personal operativo no sufrir riesgos de descarga eléctrica [en caso de un fallo de aislamiento del sistema].

III. Inspección previa a la tormenta -Tres cuestiones relativas al sistema de protección contra rayos de distribución exterior cajas

Para cajas de distribución exteriores ya puestas. en funcionamiento, se recomienda que el personal de operación y mantenimiento completar las siguientes inspecciones antes de la llegada de la tormenta período de alto riesgo:

1. Inspección visual de puesta a tierra. conexiones:

Compruebe si todos los terminales de la barra de cobre de conexión a tierra están bien sujeto, si la capa de aislamiento del cable de conexión a tierra está intacto y si la superficie de la barra de cobre tiene oxidación severa u óxido. Si detecta alguna holgura, apriétela inmediatamente; si hay corrosión encontrado, reemplace el componente correspondiente inmediatamente.

2. Resistencia a tierra medición:

 Utilice un probador de resistencia a tierra especializado para medir la Resistencia de puesta a tierra del electrodo de puesta a tierra principal de la caja de distribución. Si el valor medido excede los 10 ohmios, inspeccione el electrodo de conexión a tierra para ver si corrosión, fractura o comprobar si el suelo circundante está excesivamente seco. Agregue electrodos de conexión a tierra adicionales o aplique agente reductor de resistencia según sea necesario. necesario.

3.Inspección del estado del SPD:

Mayoría Los SPD están equipados con una ventana indicadora de estado, donde el verde indica normal funcionamiento y el rojo indica una falla que requiere reemplazo. Los SPD gradualmente degradarse después de absorber múltiples sobretensiones. Cuando la ventana de estado se vuelve roja, indica que el varistor interno ha fallado y debe ser reemplazado en un manera oportuna; De lo contrario, la función de protección contra rayos no funcionará. operar normalmente.

IV:OUYUE Electrical proporciona una rápida personalización de cajas de distribución impermeables al aire libre

Una solución fiable de protección contra rayos para cajas de distribución exteriores proviene de niveles estructurales estandarizados diseño del envolvente, abarcando la conexión equipotencial desde el barra de cobre de conexión a tierra al gabinete de acero inoxidable, así como al camino desde los tornillos de conexión a tierra preinstalados hasta la base de montaje del SPD. ouyue Las cajas de distribución de acero inoxidable de Electric están equipadas con una estructura sistema de puesta a tierra de fábrica, que proporciona una conexión fundamental estandarizada y confiable. plataforma para la construcción de protección contra rayos, operación diaria y mantenimiento para los usuarios finales.

 Tras la confirmación de los dibujos del producto, Los productos terminados pueden entregarse para su distribución en un plazo de 7 días naturales. Ya sea que necesite una configuración estándar o una iluminación profundamente personalizada solución de protección, envíe sus especificaciones técnicas y lo haremos Proporcionarle rápidamente recomendaciones de soluciones y una producción de muestra. línea de tiempo.
