¿Cómo pueden las cajas de distribución metálicas para exteriores mantener un funcionamiento confiable en las altas temperaturas del verano?

Los principales peligros de las altas temperaturas para las cajas de distribución metálicas.

A medida que se acerca el verano, las continuas altas temperaturas y la intensa luz solar plantean la posibilidad de dañar los equipos eléctricos exteriores.Cajas de distribución metálicas, cuando se exponen a la luz solar intensa durante mucho tiempo, pueden tener una temperatura interna muy superior a la temperatura ambiente, lo que a su vez puede provocar un mal funcionamiento de los disyuntores, acelerar el envejecimiento de los componentes electrónicos, reducir el rendimiento del aislamiento e incluso provocar incendios.

Entonces, ¿cómo podemos afrontar eficazmente las altas temperaturas y la intensa luz solar para garantizar el funcionamiento seguro y fiable de las cajas de distribución en un calor sofocante? Este artículo proporciona interpretaciones profesionales desde las perspectivas del análisis de fuentes de calor, soluciones de disipación de calor, diseño estructural y selección de materiales.

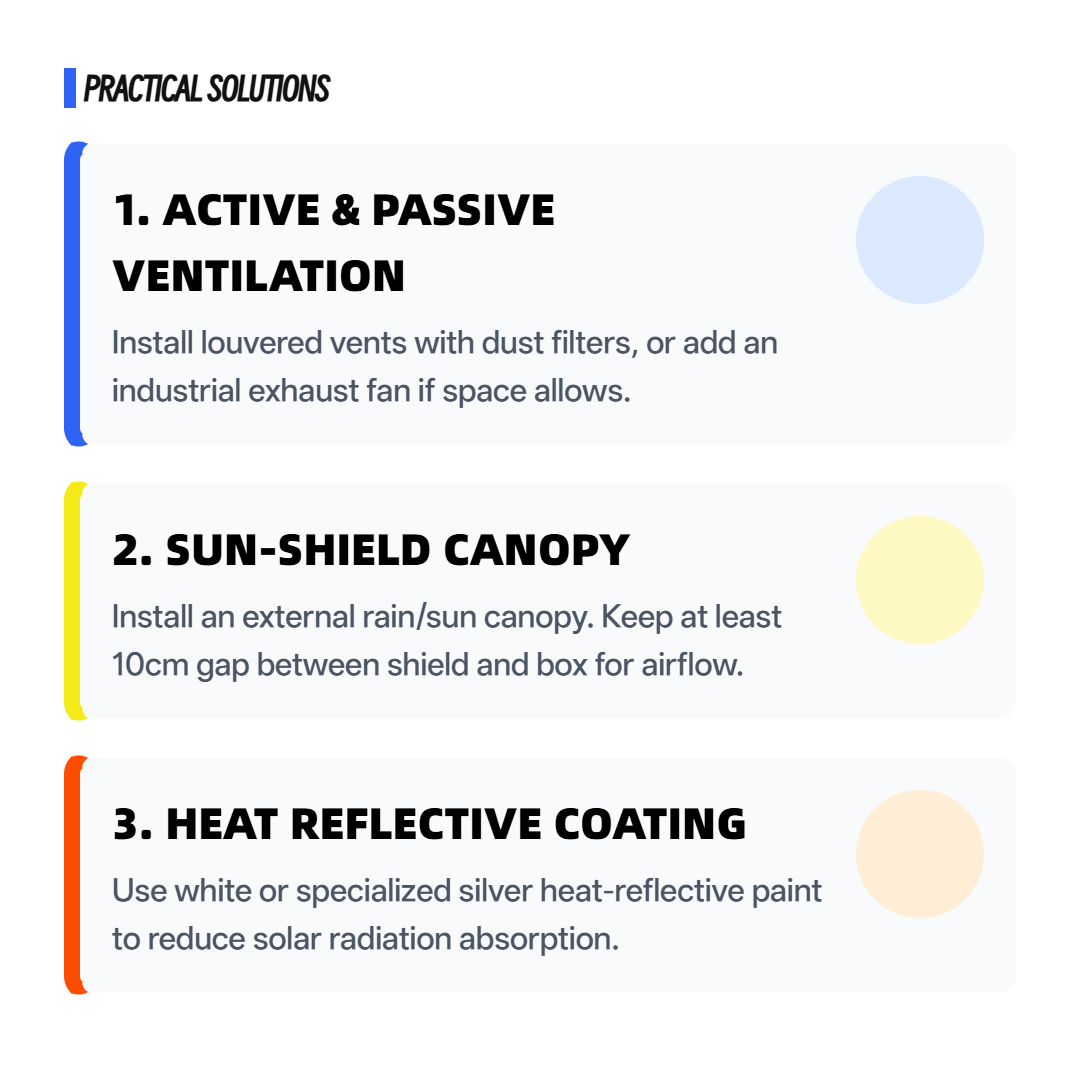

Solución de disipación de calor de la caja de distribución: una combinación de pasiva y activa

1. Disipación de calor por convección natural (pasiva)

• Diseño de apertura de ventilación: las entradas de aire están ubicadas en la parte inferior de la caja y las salidas de aire están ubicadas en la parte superior o en ambos lados. El aire caliente asciende formando un "efecto chimenea". Se recomienda que la relación de área de entrada y salida de aire no sea inferior a 1:1,2 y deben disponerse de forma escalonada para evitar la entrada de agua de lluvia.
• Persianas: todas las aberturas de ventilación están equipadas con persianas impermeables para equilibrar la disipación del calor y la protección.
• Aislamiento superior de doble capa: adopta una estructura de doble capa de una cubierta superior exterior y un panel aislante interior, con un espacio de 10-15 mm en el medio, que puede prevenir eficazmente la luz solar directa y la conducción de calor.

2. Disipación de calor forzada (activa)

Cuando el calor generado por el equipo dentro de la caja es alto (como convertidores de frecuencia, módulos de carga, fuentes de alimentación conmutadas de gran capacidad), o en áreas con temperaturas extremadamente altas en verano, se debe adoptar refrigeración activa.

• Ventilador de flujo axial: instale un ventilador con una malla protectora en la parte superior o lateral de la caja y combínelo con un interruptor de control de temperatura (configure la temperatura de arranque como 40 ℃) para lograr la ventilación según sea necesario. El volumen de aire recomendado es ≥100CFM y el grado de protección es IP54 o superior.
• Intercambiador de calor: para cajas exteriores con altos requisitos de sellado (como estaciones base de comunicación), se pueden usar intercambiadores de calor de placas o de núcleo para transferir el calor interno al exterior sin introducir polvo ni humedad.
• Aire acondicionado industrial: cuando la temperatura interna necesita controlarse de manera estable por debajo de 35 ℃ y existe un requisito anticondensación, se puede configurar un aire acondicionado de gabinete pequeño (con una capacidad de enfriamiento de 300-2000 W).

3. Optimización del diseño estructural y selección de materiales.

Color y revestimiento de la caja.

1. Selección de color: Los colores claros (como el gris claro RAL 7035, el blanco señal RAL 9003) absorben aproximadamente entre un 30 y un 40 % menos de radiación solar que los colores oscuros. Se recomienda dar prioridad a los colores claros cuando se exponga al sol durante mucho tiempo al aire libre.
2. Revestimiento de aislamiento térmico: Se puede seleccionar un revestimiento de disipación de calor con microesferas cerámicas huecas añadidas o una capa aislante de espuma de poliuretano (de 10 a 20 mm de espesor), lo que reduce significativamente la conducción de calor desde la superficie de la caja hacia el interior.

Parasol y métodos de instalación.

1. Instale una sombrilla: instale una placa de aluminio independiente o una sombrilla de plástico a unos 50-100 mm por encima de la caja para evitar que la luz solar directa brille en la parte superior de la caja. Mantenga el aire circulando entre el parasol y la parte superior de la caja.
2. Orientación de instalación: Cuando las condiciones lo permitan, coloque la caja de distribución mirando al norte o noreste para minimizar la luz solar directa por la tarde.
3. Instalación elevada: Al menos a 0,5 metros del suelo para evitar la influencia del calor radiante superficial y la acumulación de agua.

Disposición interna y gestión del calor.

1. Aislamiento de la fuente de calor: coloque los componentes que generan mucha calor (como transformadores y módulos de carga) cerca de salidas de ventilación o en compartimentos separados.
2. Deje la bandeja de cables vacía: Mantenga el espacio interno sin obstrucciones para evitar que la acumulación de cables obstaculice el flujo de aire.
3. Instalación de placas de disipación de calor: aplique grasa térmica en la parte posterior de los componentes de alta potencia y fíjelos en una placa base de disipación de calor de aluminio para conducir el calor a la carcasa metálica de la caja.

 Casos de medición reales y sugerencias de selección.

Ouyue Electric alguna vez proporcionó cajas de distribución exteriores para una estación de carga de autobuses en una ciudad costera del sur. Los datos medidos en verano mostraron que:

• Temperatura ambiente: 38 ℃ (2 p. m.)
• Color de la caja: RAL 7035 gris claro
• Estructura: cubierta superior de doble capa + ventilación de rejilla de doble cara + área de ventilación de 80 mm²
• Equipo interno: 1 disyuntor de caja moldeada de 63A, 2 protectores contra sobretensiones, 1 medidor de electricidad
• Los resultados reales de la medición muestran que la temperatura más alta dentro de la caja es de 52 ℃, que es 11 ℃ más baja que la de la caja gris oscuro de una sola capa. Todos los equipos funcionan normalmente sin ningún fenómeno de disparo térmico.

Sugerencia de selección

Para cajas de distribución exterior en general: Se prefiere utilizar pulverización de colores claros y convección natural en ambos lados, lo que no requiere costos adicionales.

En las regiones del sur con alta temperatura y humedad en verano: se recomienda agregar ventiladores de flujo axial con temperatura controlada o elegir techos de doble capa.

Para escenarios de generación de calor de alta densidad, como gabinetes de conversión de frecuencia y combinación de pilas de carga: configure intercambiadores de calor o aires acondicionados de gabinete y calcule simultáneamente los requisitos de generación y disipación de calor.

Puntos clave del mantenimiento diario

1. Compruebe cada mes si las aberturas de ventilación están bloqueadas por polvo o telarañas y limpie las redes antiinsectos.
2. Pruebe si el interruptor de control de temperatura y el ventilador funcionan normalmente cada trimestre.
3. Verifique el estado de envejecimiento de la tira de sellado y reemplace la tira de goma endurecida a tiempo.
