¿Conoce los componentes principales de la caja de distribución?

¿Conoce los componentes principales de la caja de distribución?

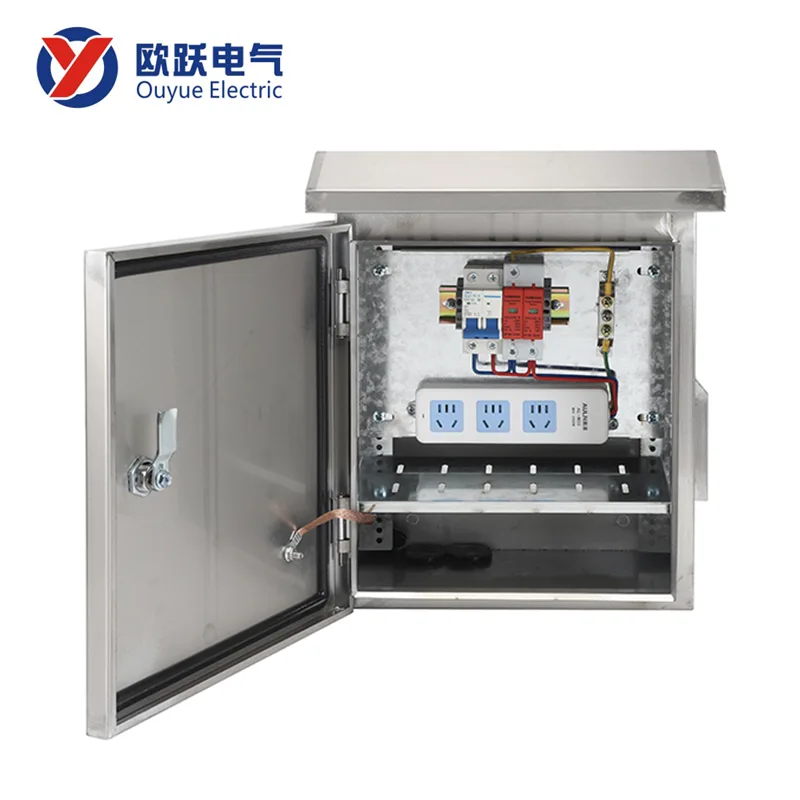

Abra la caja de distribución, presente frente al disyuntor, terminal, módulo de protección y otros componentes del sistema eléctrico. Cada componente asume una función clara para garantizar conjuntamente la distribución segura y el funcionamiento estable de la energía. A continuación, China Ouyue Electric le pide que desmonte los componentes clave de la caja de distribución y su principio de funcionamiento.

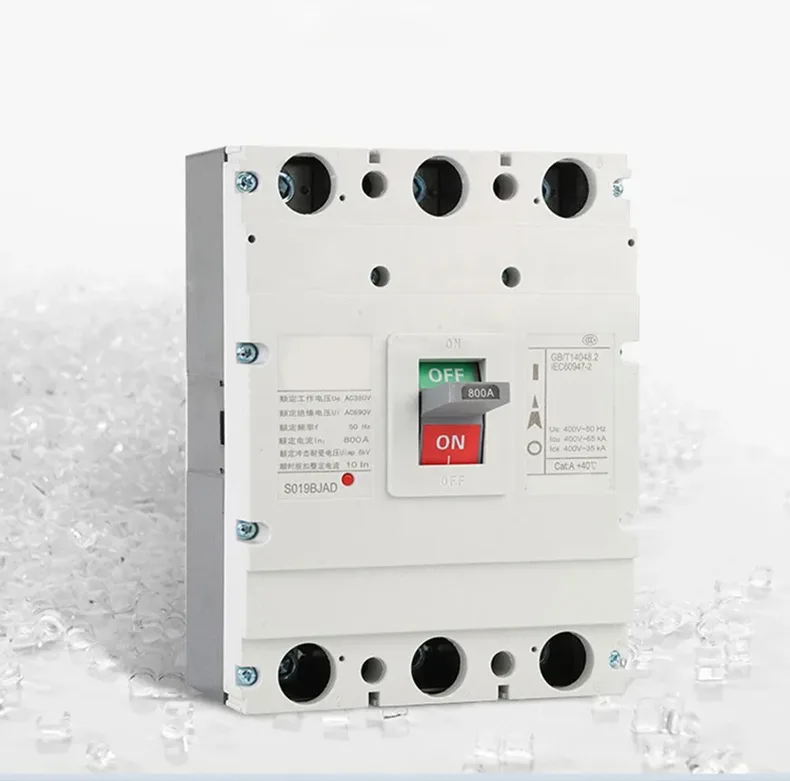

Disyuntor: el componente central de la protección de circuitos

El disyuntor es el componente básico de la protección del circuito en la caja de distribución. Su función es cortar automáticamente la corriente cuando hay una sobrecarga o un cortocircuito en el circuito, y evitar que el sobrecalentamiento del circuito cause daños al equipo o accidentes de seguridad.

• Principio de funcionamiento: cuando la corriente a través del disyuntor excede el valor nominal o se produce un cortocircuito, el elemento sensible térmico interno o el mecanismo electromagnético activa el dispositivo de disparo, de modo que se separa el contacto, interrumpiendo así el circuito. Después de solucionar el problema, el disyuntor se puede restablecer manualmente para restaurar el suministro de energía.
• Tipos comunes: disyuntor térmico que utiliza placa bimetálica doblada para lograr el disparo, adecuado para protección contra sobrecarga; El disyuntor magnético se basa en la bobina electromagnética para actuar rápidamente en el momento de un cortocircuito y el tiempo de respuesta es más corto. El disyuntor termomagnético combina los dos mecanismos y tiene en cuenta los requisitos de respuesta de protección contra sobrecarga y protección contra cortocircuitos, que se utilizan ampliamente en las cajas de distribución en la actualidad.

En la caja de distribución, cada disyuntor corresponde a un circuito independiente para realizar el control de derivación de diferentes circuitos como iluminación, enchufes y equipos especiales, lo cual es conveniente para la resolución de problemas y el mantenimiento diario.

Fusible - elemento de protección contra sobrecorriente desechable

Los fusibles todavía se utilizan en algunos escenarios que requieren una alta velocidad de respuesta de protección. El fusible es un dispositivo de protección de una sola vez, su función es cortar el circuito de falla en su propio modo de fusión.

El fusible está equipado con una masa fundida de metal, cuando la corriente excede su límite de carga, la masa fundida se funde rápidamente y desconecta el circuito. Debido a que el proceso de fusión es casi instantáneo, los fusibles se utilizan a menudo para proteger dispositivos electrónicos de precisión o instrumentos críticos.

Dispositivo de protección contra sobretensiones: módulo especial para suprimir sobretensiones transitorias

El sistema de suministro de energía del edificio es vulnerable a los rayos, al arranque y parada de equipos grandes o a las fluctuaciones de la red eléctrica, lo que provoca sobretensiones transitorias. La función del dispositivo de protección contra sobretensiones (SPD) es descargar rápidamente esta sobretensión al extremo de tierra, limitar el voltaje del puerto del dispositivo y proteger así el equipo eléctrico del backend.

Según la diferencia de ubicación de instalación y nivel de protección, los SPD se pueden dividir en tres categorías principales:

Protector contra RAYOS tipo 1: instalado en el gabinete de entrada principal, utilizado para proteger rayos directos o sobretensiones fuertes introducidas por líneas externas.

SPD tipo 2: instalado en la caja de distribución para suprimir la sobretensión de operación provocada por el arranque y parada de equipos de alta potencia en el edificio.

SPD tipo 3: instalado en el zócalo del terminal o en el extremo frontal del equipo, brindando protección fina para un solo equipo de precisión.

Elige Ou Yue, elige especialidad

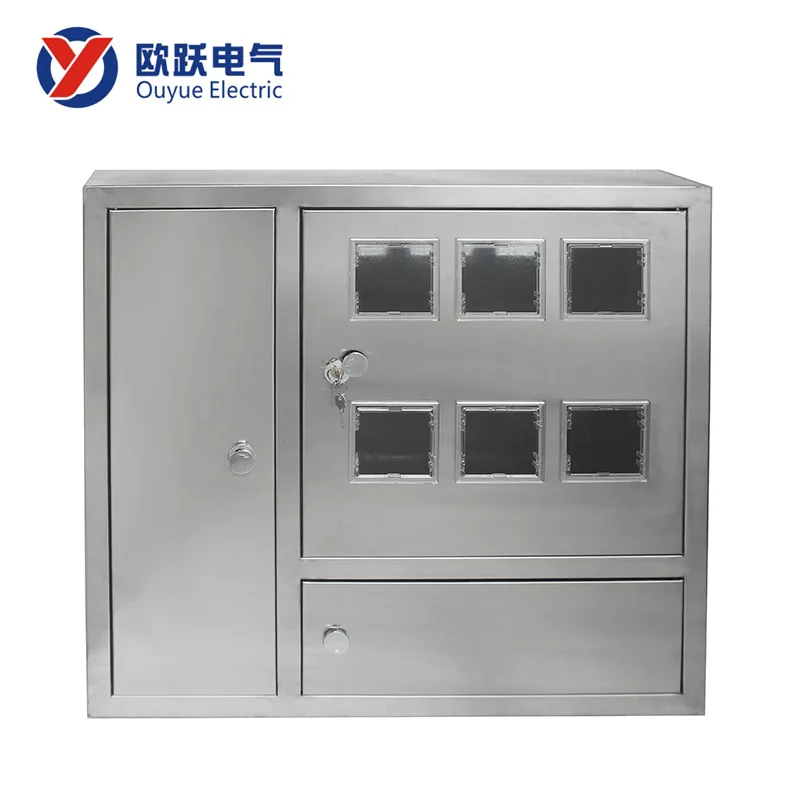

China Ouyue Electric Co., Ltd. tiene más de diez años de acumulación de tecnología en el campo de la fabricación de cajas de distribución metálicas, productos que cubren escenarios residenciales, comerciales e industriales.

No solo proporcionamos productos de cajas de distribución estándar, sino también de acuerdo con las necesidades del cliente en cuanto a configuración de componentes, estructura de caja, nivel de protección y otros aspectos de la producción personalizada, para cumplir con los requisitos de seguridad de diferentes entornos eléctricos.

Invitamos a nuevos y antiguos clientes a venirconsulta y compra, Ouyue Electric está dispuesto a ofrecer productos y servicios profesionales para su seguridad eléctrica para brindar una garantía confiable.
